案例问题

图1  食物加工机的耦合器插座（器具输出插座）

（所有图片来源于实拍）

案例分析

GB 2099.1-2008《家用和类似用途插头插座　第1部分：通用要求》标准规定，有保护门的插座，如图2所示，GB 2099.1-2008标准中图9钢丝探针施加20N力和标准中图10探针施加1N力都不应触及保护门内带电部件。

而不带保护门的插座，无上述要求，也不用IEC 61032中13号试验探棒检查触及带电部件。

GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》标准8.1.2条款规定“器具输出插口不认为是插座”，所以应使用IEC 61032中13号试验探棒试验器具输出插口。

图3 器具输出插口

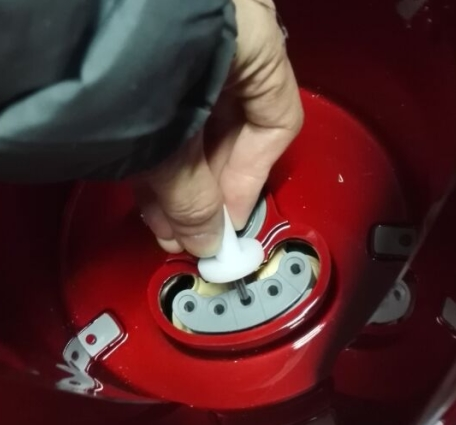

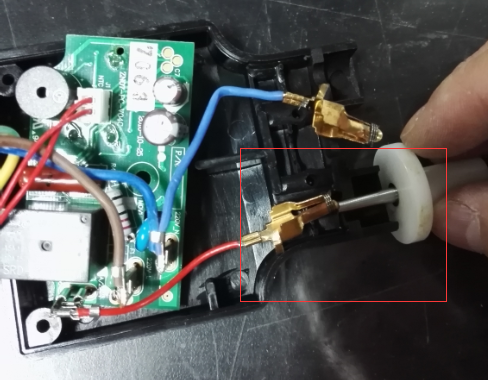

案例问题中的食物加工机，IEC 61032中13号试验探棒能伸进耦合器插座的开孔触及带电部件，不符合GB4706.1-2005标准8.1.2条款的要求。

类似的情况例如调温连接器的孔，在极端情况下，有触电危险，如图4和图5所示。

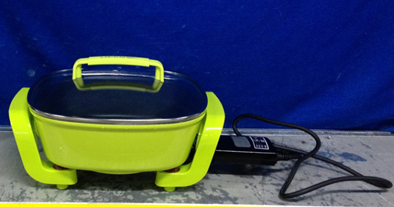

图4 带调温连接器的多用锅

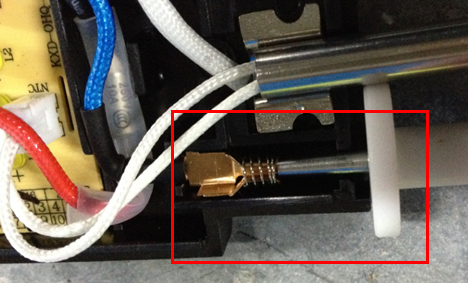

图5  IEC 61032中13号试验探棒可触及调温连接器内插套带电部件示例

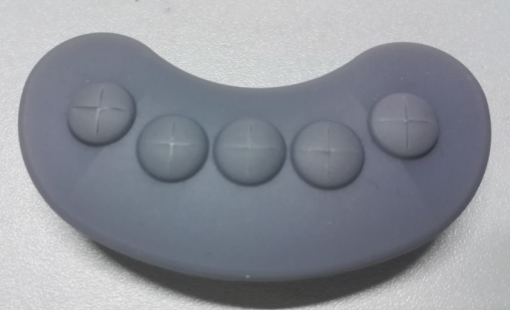

案例问题的食物加工机企业对其进行整改，在器具输出插座处加装橡胶套并对橡胶套进行可靠固定，使橡胶套成为不可拆卸部件。同时在十字开孔处加一层绝缘纸，使之厚度变厚，能承受1N的力，如6所示。

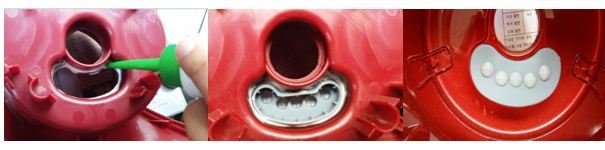

图6  覆盖器具输出插座的不可拆卸的橡胶套

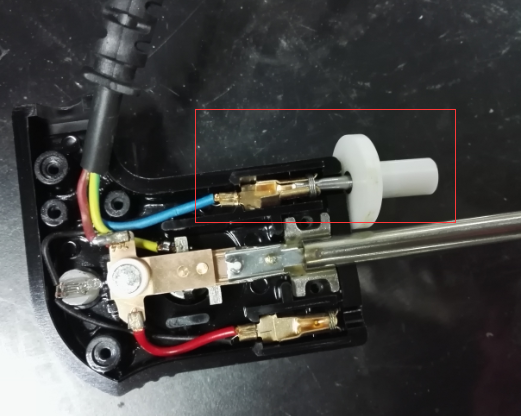

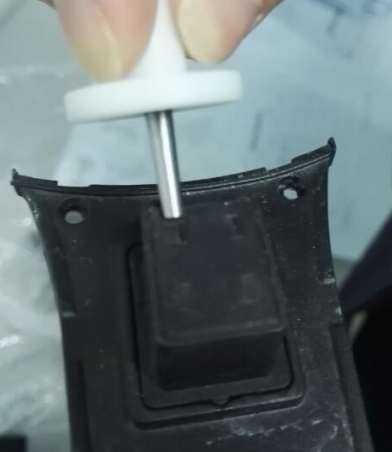

IEC 61032中13号试验探棒1N施力下不能进入触及带电部件，如图7所示。

图7  IEC 61032中13号试验探棒1N施力不能进入

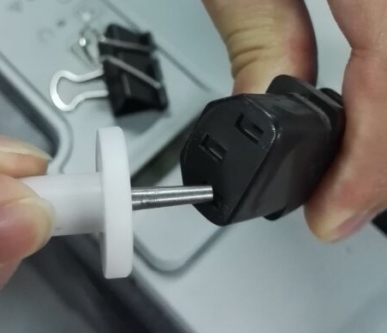

也有一些食物加工机、豆浆机等厨房机械产品上下部分接合的耦合器座和标准尺寸的连接器，试验探棒无法触及带电部件，如图8和图9所示。

GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》标准

8.1.2用不明显的力施加给IEC61032的13号试验探棒来穿过0类器具、Ⅱ类器具或Ⅱ类结构上的各开口。但通向灯头和插座中的带电部件的开口除外。

注：器具输出插口不认为是插座。

试验探棒还需穿过在表面覆盖一层非导电涂层如瓷釉或清漆的接地金属外壳的开口。

该试验探棒应不能触及到带电部件

IEC 60335-1 ED5.1《家用和类似用途电器的安全第1部分：通用要求》标准

8.1.2用不超过1N的力施加给GB/T 16842—2008中规定的13号试验探棒来穿过0类器具、Ⅱ类器具或Ⅱ类结构上的各开口。但通向灯头和插座中的带电部件的开口除外。

注：器具输出插口不认为是插座。

试验探棒还需穿过在表面覆盖一层非导电涂层如瓷釉或清漆的接地金属外壳的开口。

该试验探棒应不能触及到带电部件。

IEC国际电工委员会术语规定：

442-03-02 socket outlet  插座

an accessory having socket-contacts designed to engage with the pins of a plug and having terminals for the connection of cables or cords

具有设计用于与插头的插销插合的插套，并且装有用于连接软缆的端子的电器附件。

442-07-08 appliance outlet  器具输出插口

the part of the interconnection coupler integrated in or incorporated in the appliance or equipment or intended to be fixed to it, and from which the supply is obtained
