墙壁开关有多种类型，不同类型开关也有不同的接线方式，比如常见的单极开关、双控开关等，根据墙壁开关国家标准GB/T 16915.1-2014《家用和类似用途固定式电气装置的开关第1部分：通用要求》(以下简称标准)中的分类，开关可分为单极开关、双控开关、双极开关、带公共进线的双路开关、双控换向开关、双控双极开关、三极开关、三极加分和中线的开关、有一个断开位置的双控开关等9种不同的连接方式，不同连接方式的开关可实现不同的控制功能，本期为大家介绍几种常用墙壁开关的接线方式。

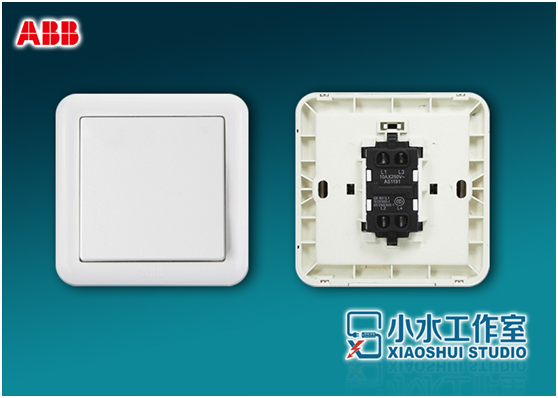

首先介绍最常见的单极开关，单极开关俗称单控开关，通过单极开关可实现对灯的一对一控制，单极开关及其接线方式如下图所示。

单极开关有两个接线端子，接线时，只需要将开关的两个端子串接到负载回路中即可，接线时无需要区分开关中的火线端和负载端（即图中的COM端和L1端）。

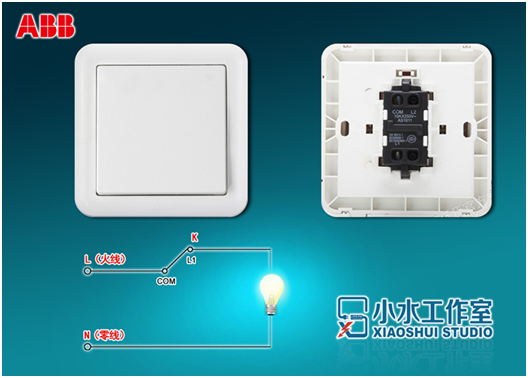

如果我们想在两个不同位置对同一个灯进行控制，比如在卧室和客厅都能实现对客厅灯的控制，这时我们就需要两个双控开关，双控开关及其接线方式如下图所示。

双控开关有三个接线端子，通常公共端被标识为“COM”，另外两个端子被标识为“L1”和“L2”，要按照图中的接线示意图进行接线，需确保两个开关的“COM”端子分别连接到火线端和负载端，通过图中示意图我们可以看到，通过安装到不同位置的K1和K2两个双控开关实现了对同一个灯的控制。

那如果想要实现在三个（或更多个）不同位置实现对同一个灯的控制，该选择什么样的开关呢？这时就需要用到另一种连接方式的开关，叫做双控换向开关，又称中间开关，从名称中我们就可以判断它的作用是实现电路换向的，被安装在电路中间部分。

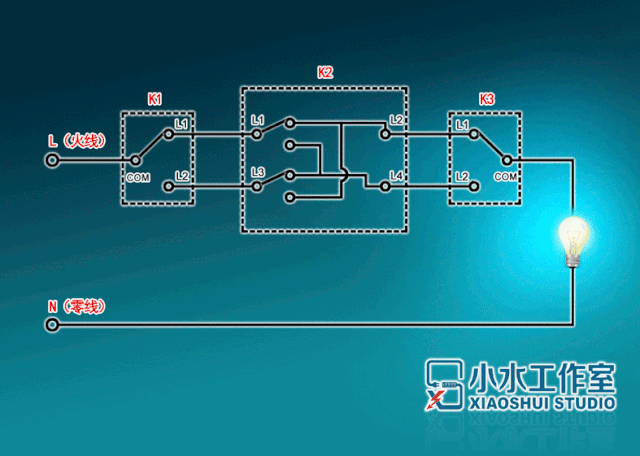

双控换向开关的产品如上图所示，它有四个接线端子，通常端子被标识为“L1”、“L2”、“L3”和“L4”，它需要和另外两个双控开关配合使用，才能实现控制要求，接线示意图如下图所示。

通过上图的动画演示我们可以看到，通过K1，K2，K3三个安装在不同位置的开关实现了对同一个灯的控制。如果想在更多位置实现对同一个灯控制，只需在电路中连续串接更多双控换向开关即可，但是要确保双控换向开关要串接到两个双控开关中间。通过上图的接线图，我们不难理解，虽然双控换向开关结构比较复杂，有四个接线端子，但极数却为“1”，就是因为实际使用时它只能实现对一个用电回路的控制。

了解了上述几种常用开关的接线方式，在装修时就可以根据自己的需要选购不同类型的开关啦，小伙伴们有没有发现，上面讲到的几种开关，不管样品有几个接线端子，外面都只有一个操作跷板，这点很重要奥，尤其对于双控换向开关，不要和两位单极开关弄混淆。

小水君还要特别提示消费者，普通墙壁开关（不包括声光控开关，人体感应开关等电子开关）是CCC目录范围内的产品，产品只有获得CCC认证证书，加贴CCC认证标志后才能上市销售，因此，在购买开关产品时一定要选择正规厂家生产的带有CCC认证标志的产品，另外需要说明的是，不同厂家生产的开关，端子的标识符号可能会有所不同，本文给出的接线图仅为示意图，实际接线要以厂家提供的产品说明书为准。
