该两项新版标准2019-10-28完成送审稿制定，目前处于送审阶段，按国家标准的制定程序，预计标准的正式发布日期在2020年下半年到2021年上半年之间，一般会在发布约11个月后正式实施。一般标准发布后，新申请认证就会按新标准实施，旧证书开始实施标准换版，有大概一年的过渡期。

1

固定式插座

（1）固定式插座新（送审稿）旧标准影响结构设计主要差异：

A、插孔形式

新版标准将取消双圆插；

B、明确无保护门插座仅适用于不是普通消费者接触、使用的插座（也就是说一般墙板都要求带保护门）；

C、插孔尺寸的基值没变，但偏差有变化，由变为；

D、新标准增加了插座接触规，不接触规的插销长度有所减短（二插变为，三插变为），并明确了插合面离插套的最小距离。

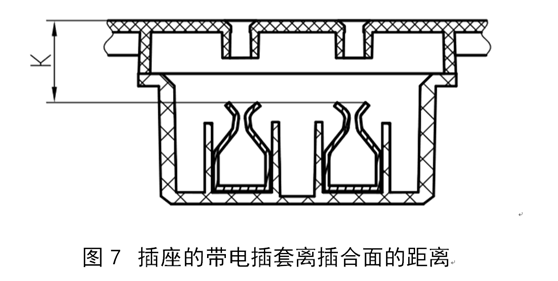

插座的带电插套离插合面的距离应不小于表 1 规定的距离，见图 7 中的 K 值。

表1 带电插套离插合面的最小距离

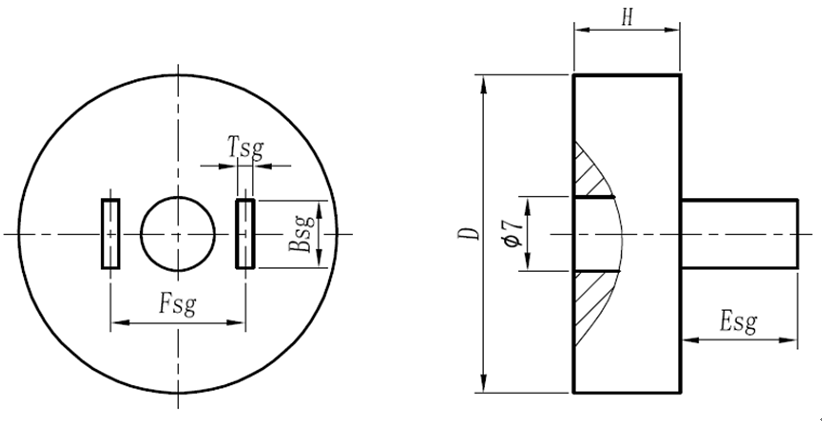

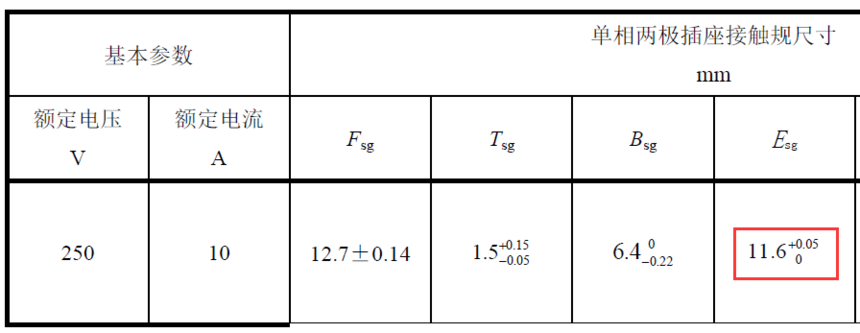

单相两极接触规

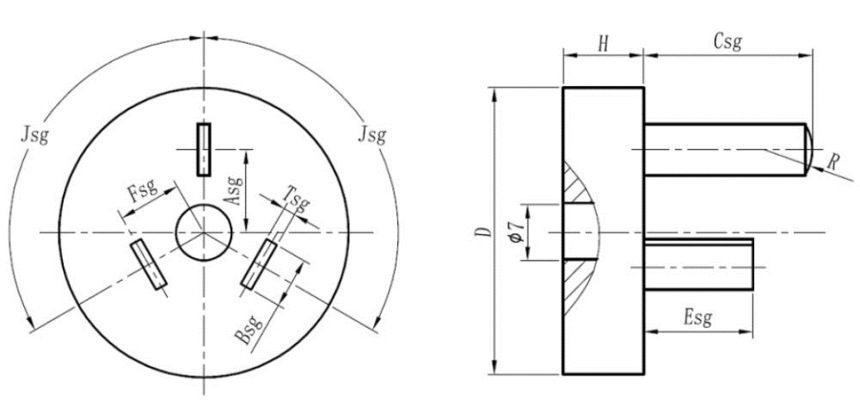

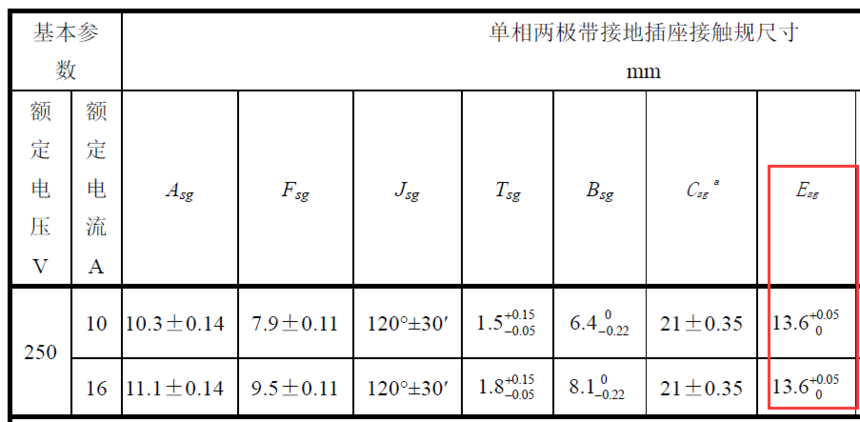

单相两极带接地接触规

E、带公共端子的多位固定式插座，温升测试方法改变:

旧：每种类型的一个插座上分别用表20电流值进行测试；

新：通以1.25倍表20规定的试验电流，其中一个插头通以该试验电流的70%，另外一个插头通以该试验电流的30%。（试验插头插入的组合，选择最不利的情况）

例如：10A共用底座2、3插

旧：二插、三插插孔分别通16A电流测试；

新：通以20A电流，一个插孔插入插头通14A电流，另外一个插孔插入插头通6A电流。

注：能同时插入相应型式2个插头才采用该方法，否则按旧方法。插头的大小尺寸在新制定的温升测试方法行业标准有给出。

（2）现阶段新开发产品衔接过渡建议

A、新产品设计取消二插双圆孔，同时满足新旧标准。随着二插双圆取消，二插保护门20N探针防触电测试反而容易合格，从而很容易解决带保护门的最大技术难点。因此产品设计带保护门是较为容易满足标准的。

B、由于插座插孔的尺寸基值不变，只是新标准上偏差放大了，理论上只要旧标准满足，肯定可以满足新标准。但由于新标准插头插销厚度（t值）增大了（如10A插头旧：1.40~1.50，新：1.45~1.65），所以建议增大插孔尺寸。建议插孔面板尺寸如下设计：

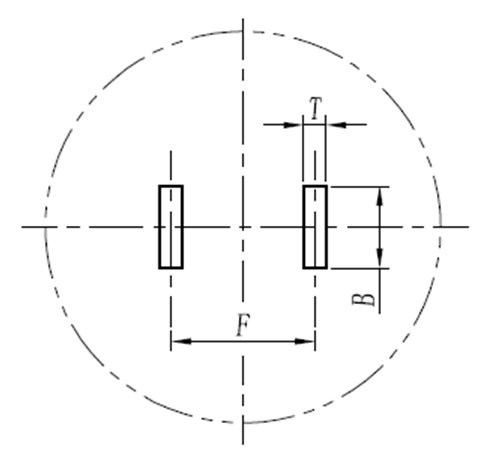

二插：

注：如果没有内插孔面板，按外插孔面板

三插：

注：如果没有内插孔面板，按外插孔面板

C、设计插套离插合面的深度时，可参考下图数据，可同时满足新旧标准（K：插合面与插套最高点距离；J：插合面与插套喇叭口最窄位置距离）。

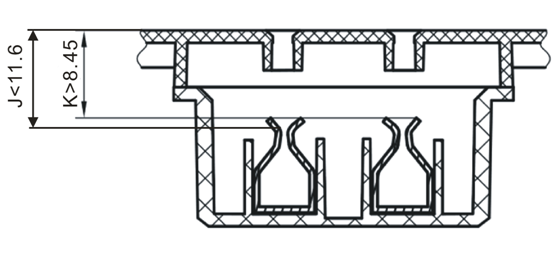

二插：

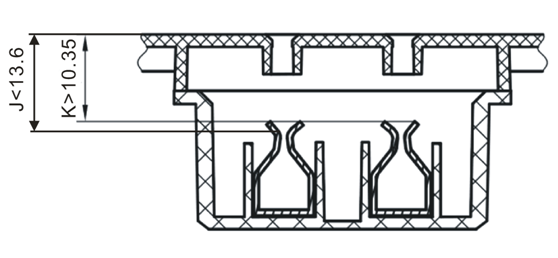

三插：

由于一般设计方案都想插销插入插套深点，所以会尽量减少K值，二插设计为8.45，三插设计为10.35。

D、对于带公共端子多位插座温升测试方法的改变，新标准虽然测试电流是原来的1.25倍，但是分到每个插头的电流反而旧标准分开单个测试的电流小了，是否对插套的载流能力要求有所提高，是否要增大插套的厚度或宽度，具体要通过后续实验去验证。但端子部分电流增大，或许会对端子部分载流能力要求有所提高。

注：新版标准小五孔的固定式插座仍未有条纹允许，因此小五孔的固定式插座仍是非标的。

2

移动式插座

移动插座新旧标准差异基本与固定式插座基本相同，只是移动式插座（延长线插座）目前已强制要加保护门，温升测试方面没有上述描述的固定式插座的变化，但对组和元件的产品（如带开关排插、智能排插、带过载保护排插等），增加了温升测试的一些项目。对于这些类型的常规产品，要求实际是没有提高，这里不展开说明。

3

插       头

（1）插头新（送审稿）旧标准影响结构设计主要差异：

A、插销厚度加厚：

B、接地插销离插头边缘距离：新标准没有要求，就标准要求不小于6.5mm。

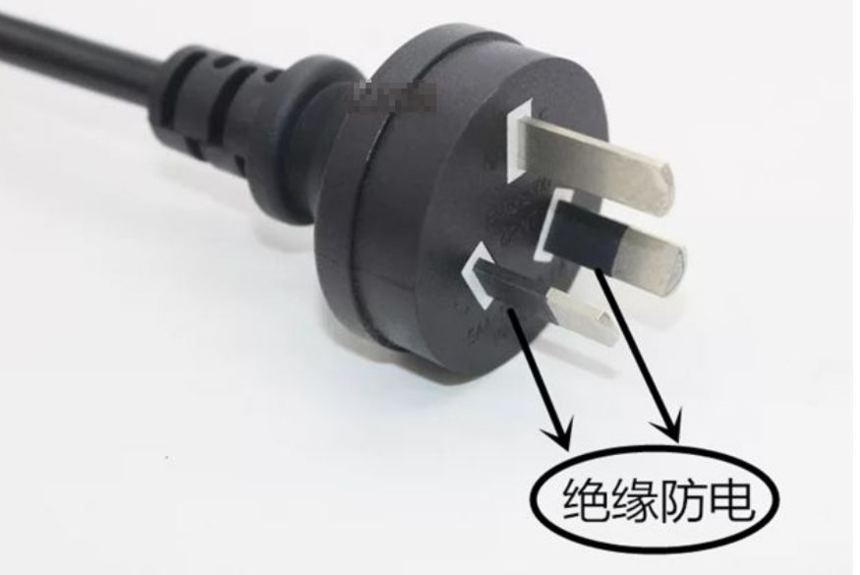

C、新标准明确插头带电插销可带绝缘护套（不是强制要求）。

（2）新开发产品衔接过渡建议

A、新标准插销厚度加厚，主要是为了配合绝缘护套的引入，若不考虑使用绝缘护套，建议插销厚度设计为：

10A:1.48~1.50   16A:1.78~1.80

B、在新标准没有发布情况下，当前设计的产品仍要确保接地插销离插头边缘距离不小于6.5mm。当新标准发布实施后，可考虑是否改结构，减少接地插销离插头边缘距离，从而减少插头，节省成本。
