双极的开关产品，往往都带有接地端子（内部接地端子或附加外部接地端子），但很多时候45A产品都不满足GB/T16915.1-2014或IEC60669-1:2017第11.2条的规定。

标准条文：

GB/T16915.1-2014

11.2接地端子应是螺纹夹紧型端子或无螺纹，而且应符合第12章的相应要求。

接地端子的尺码应与相应的电源导体端子的尺码相同，但任何附加的外部接地端子的尺码应适于连接横截面积至少为6mm²的导体。

IEC60669-1:2017

11.2 Earthing terminals

Earthing terminals shall be terminals with screw clamping or screwless terminals and shall

comply with the appropriate requirements of Clause 12.

从上述标准条文截图可以看出，GB/T16915.1-2014（目前CCC认证及内销产品抽样检验依据标准）及IEC60669-1:2017（目前IEC最新标准）存在差别：

相同处：接地端子要求是有螺纹端子或无螺纹端子，且符合第12章要求（即最起码要和电源端子一样具有接相应最小、最大截面积的导线的能力）

不同之处：GB/T16915.1-2014还增加了要求，内部接地端子要求与电源端子具备同样的尺码，附加外部接地端子则最小能连接6mm²的导线。

以下是一般的45A和20A接地端子的情况：

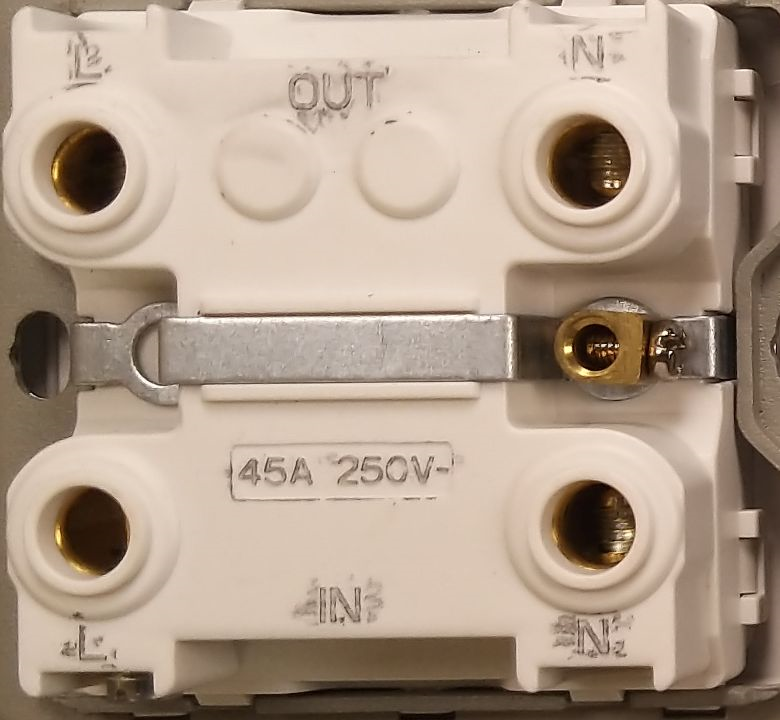

45A接地端子普遍比电源端子小很多，不具备象电源端子最大能接16mm²导线的能力，因此以下两个样品（分别图1附加外部接地端子和图2内部接地端子）均不满足GB/T16915.1-2014或IEC60669-1:2017第11.2条要求

图1

图2

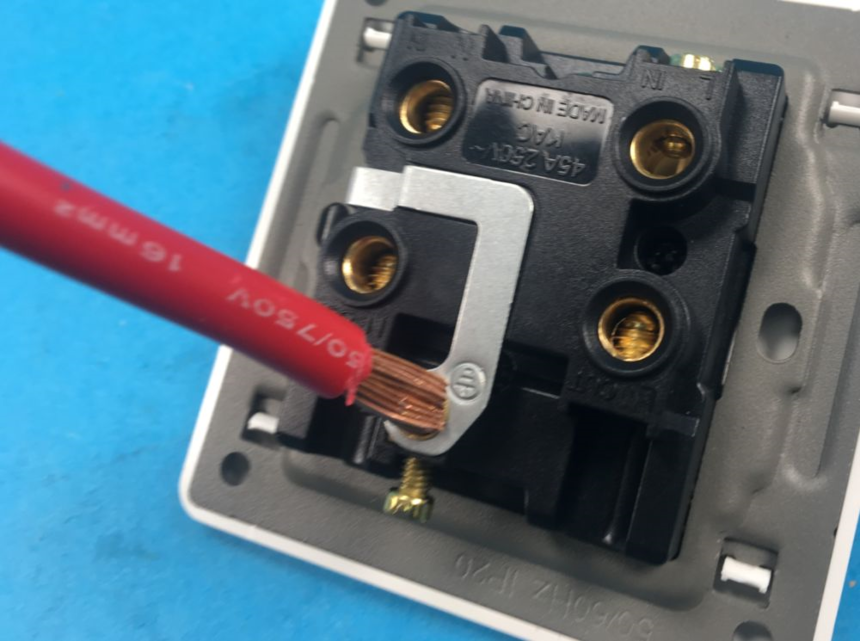

地线端子无法接16mm²的导线

图3

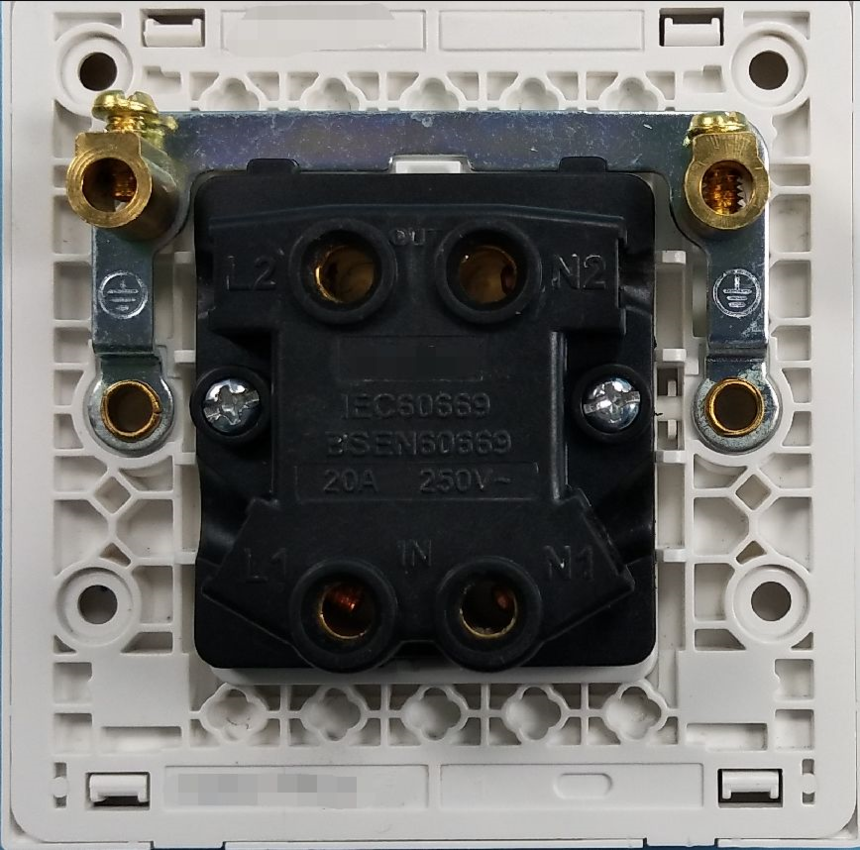

以下图4这个20A附加外地接地端子比电源端子小一点点，具备如电源端子能最大接6mm²导线的能力，能满足GB/T16915.1-2014和IEC60669-1:2017第11.2条要求

图4

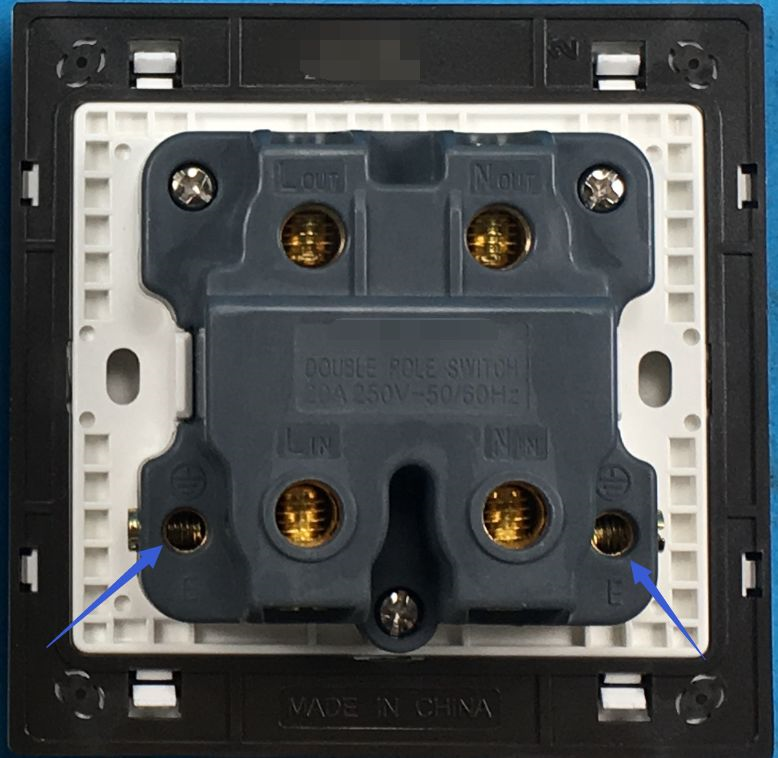

以下图5这个20A附内部地接地端子普遍比电源端子小一点点，具备如电源端子能最大接6mm²导线的能力，能满足IEC60669-1:2017第11.2条要求；但是不能满足GB/T16915.1-2014第11.2条要求（不是附加外部接地端子要求与电源端子具备相同的尺码）

图5

对于图5样品有客户提出其有两个接地端子，两个端子加起来的接线面积应该不比单个电源端子的接线能力差。是否可以认为合格？

笔者认为不能这样理解：

1. 满足第12章要求，是针对单个端子而言，接线能力没有两个端子接线面积相加的说法；

2. 就算留有2个接地端子，顾客接地线时可能存在只接一个接地端子的情况；

3. 两个接地端子接地线载流能力不一定是简单两个接线端子各自接线载流能力相加之和。

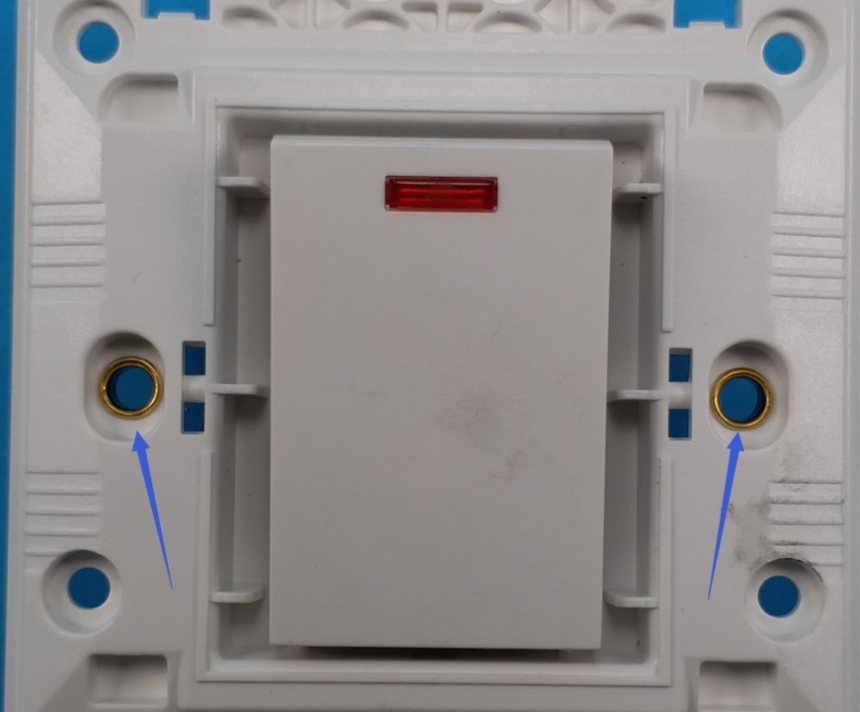

以下图6、7这种将接地电路直接铆接在塑料安装架的产品是否合格存在着争议

图6

图7

争论点：上述产品的接地电路接地连接片是直接铆接在塑料安装架上固定的，接触压力是通过塑料去传递的，是否符合22.3条的要求？

标准条文截图：

22.3电气连接应设计成：接触压力不通过一般的绝缘材料，只通过陶瓷、纯云母或性能相当的材料来传递，如果金属件有足够弹性，足以补偿一般绝缘材料的收缩或变形，才可以使用一般的绝缘材料。

认为满足22.3要求的检测机构/人，不把接地电路连接视为电气连接；

认为不满足22.3要求的检测结构/人，则把接地电路连接视为电气连接。

所以上述结构这种产品存在一定的不合格风险，但是市场上有很多这样结构的产品在卖，有些很出名的大厂也有这样结构的产品在卖。
