标准要求

根据BS1363-2第13.11.2的要求，带开关插座开关的传动元件在开关触点保持闭合时（粘合在一起）不应保持在“关”的位置，并通过13.11.4的试验检查是否合格。

标准理解

该条款实质是考核：当开关触点出现粘合在一起的时候，把开关打到关的位置，触点仍不能分开，若开关按键保持在“关”的位置，则开关的状态指示与实际的电路通断不符，会造成危险。开关的结构设计应避免上述情况的发生。

试验操作方法

下面按13.11.4要求进行1次操作示范

1. 触头的闭合机械意义上的闭合处理：

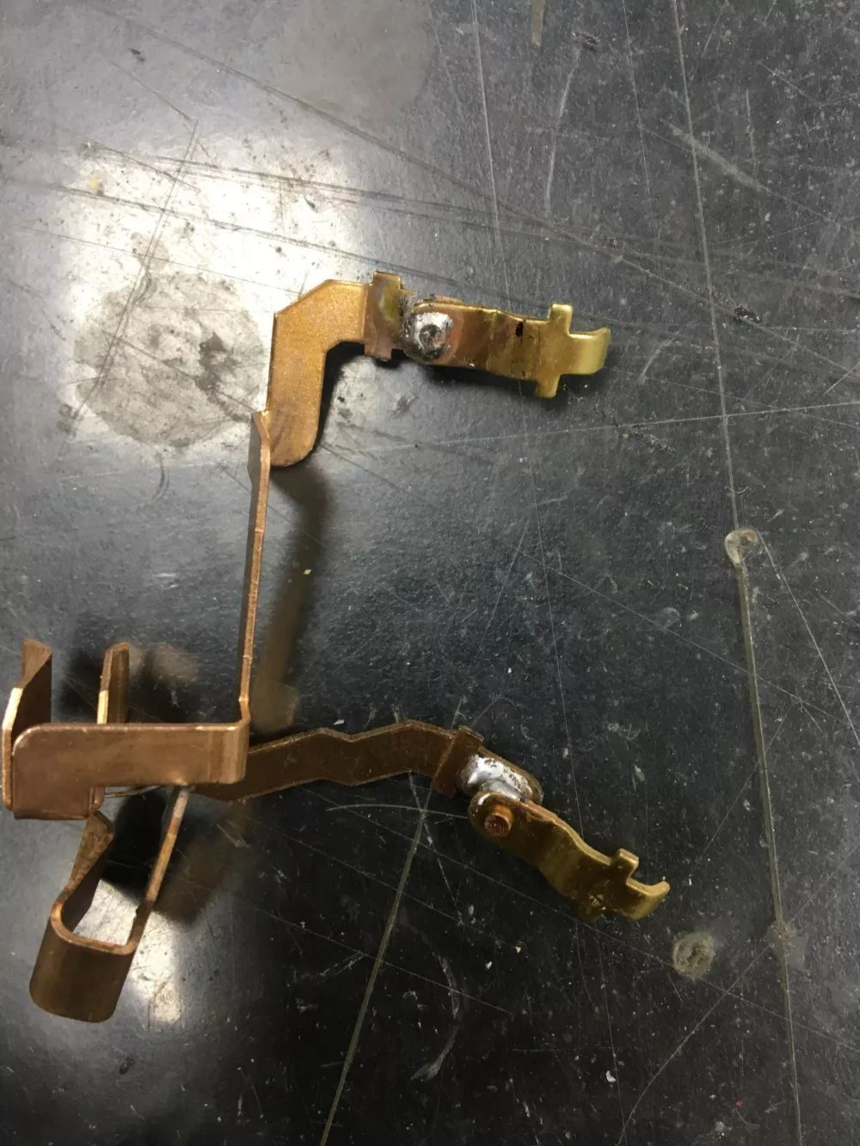

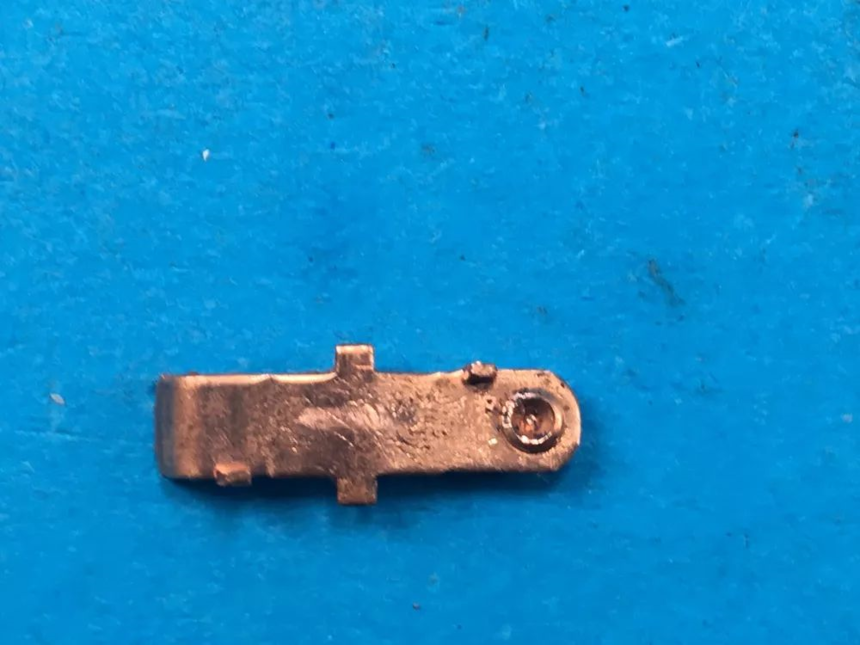

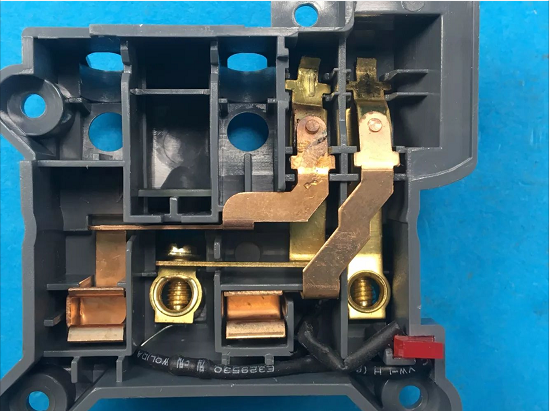

   用焊锡将动静触头焊接在一起



2. 将焊接闭合处理完毕的部件装回样品，并确保除了触头闭合锁紧外，各部件的位置及操作与正常样品无差异。



3. 取另外一只样品测出开关操作力F的值

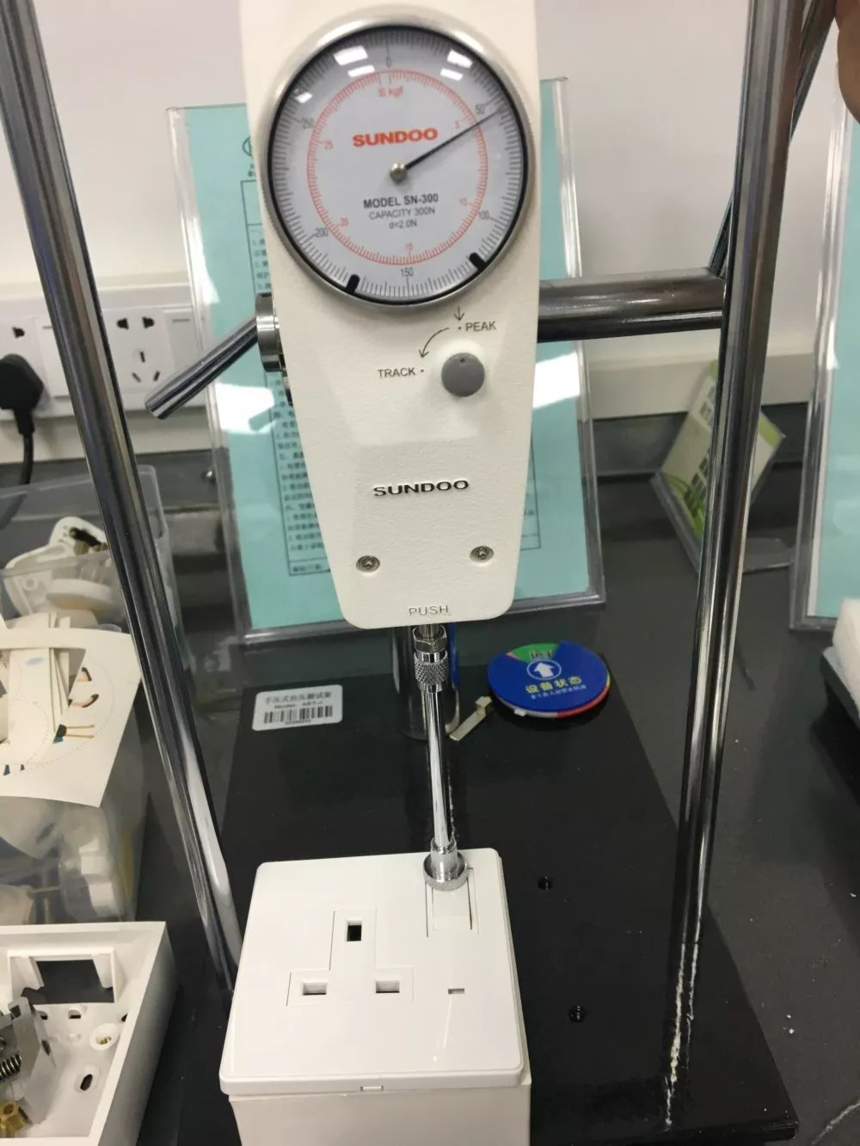

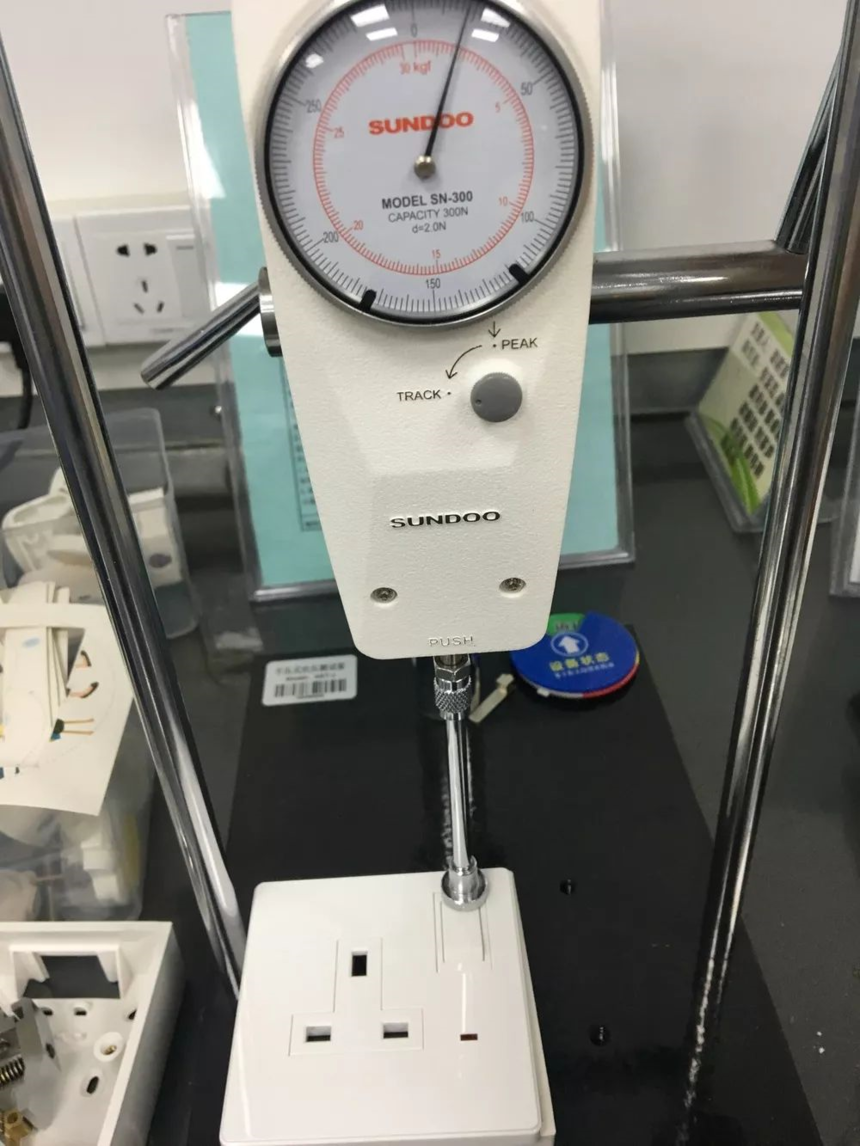

   用推拉力+支架的测试设备，测出F值实测为18N，算出3F为54N

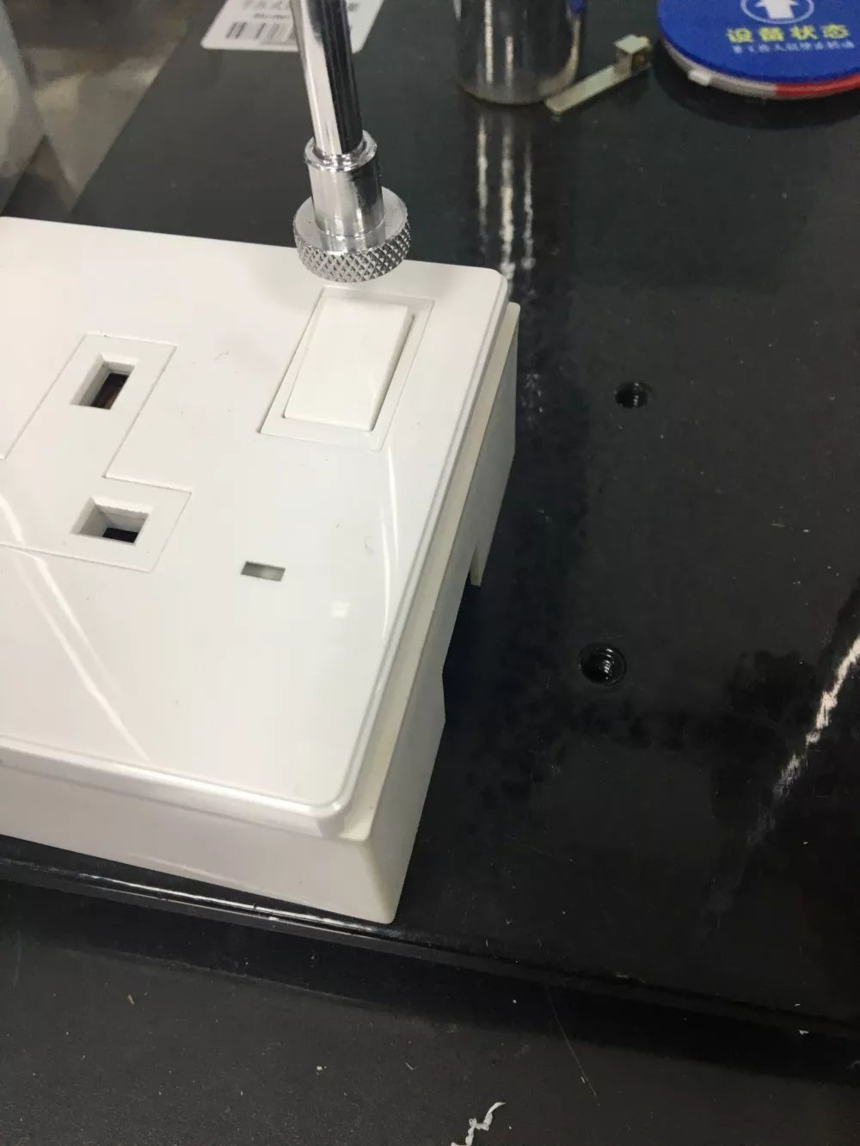

4. 更换触点闭合的待测样品，然后施加3F的推力于开关按键最末端最不利位置，使用开关按键往触点打开即“关”的方向动作，施力时间10S，整个过程触点不能松脱。若3F值大于150N，取150N，小于50N，取50N。本次操作施加54N推力。



5. 维持10S后，撤离推力，观察开关按键是否能在“关”的位置自动往回弹，不保持停留在“关”位置。该测试样品没有停留在“关”位置，因此合格。


总结

影响到该项目是否合格，主要与跷板的结构有关。

塑料顶针在开关动作滑过跷板的接触平面，应是平滑有一定弧度的弧面，若是滑动面弧度不足，太平，则当锁住触点，把跷板往“关”的方向打时，顶针弹簧基本没被压缩，撤除按按键的外力后，弹簧产生较小或基本没有的回弹力，从而不能自动弹回“开”的位置。

以下是笔者用同一样品，将跷板完成不同弧度的试验情况：

第一种情况：硗板基本平直

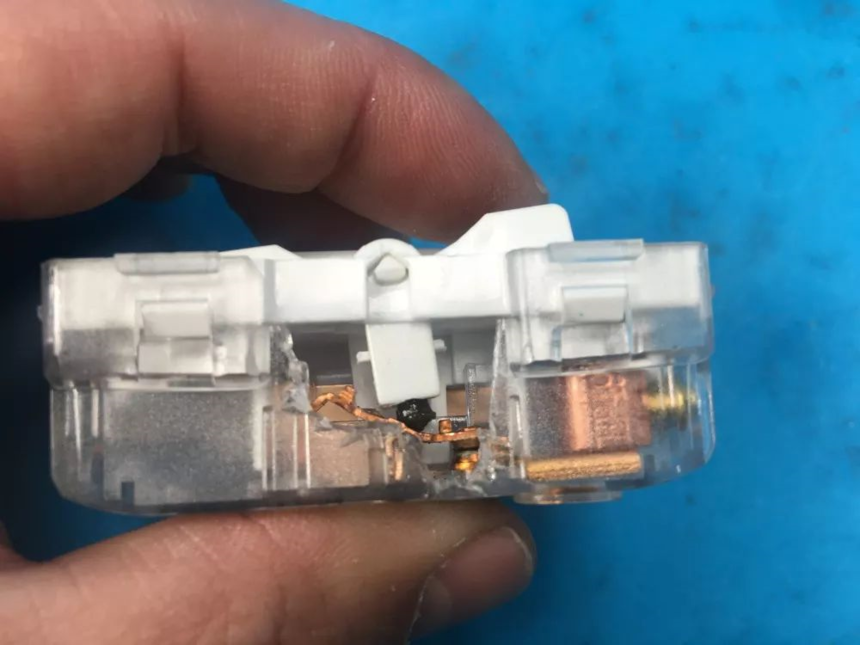

焊接好触点装好样品，顶针的情况

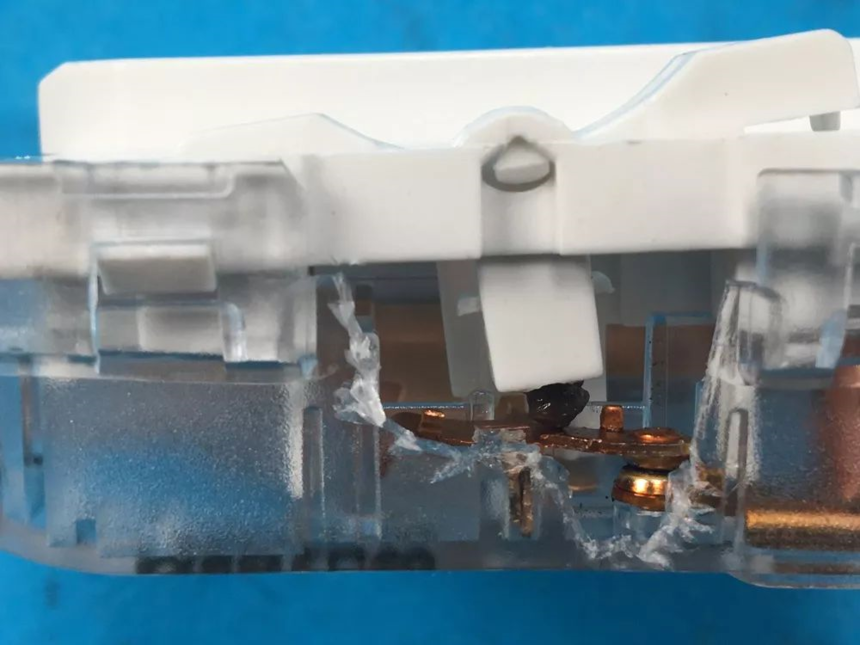

施加外力把开关打到“关“位置，顶针弹簧基本没被压缩，产生不了一个使塑料按键往回走的弹力

第二种情况：硗板有一定的弯曲弧度

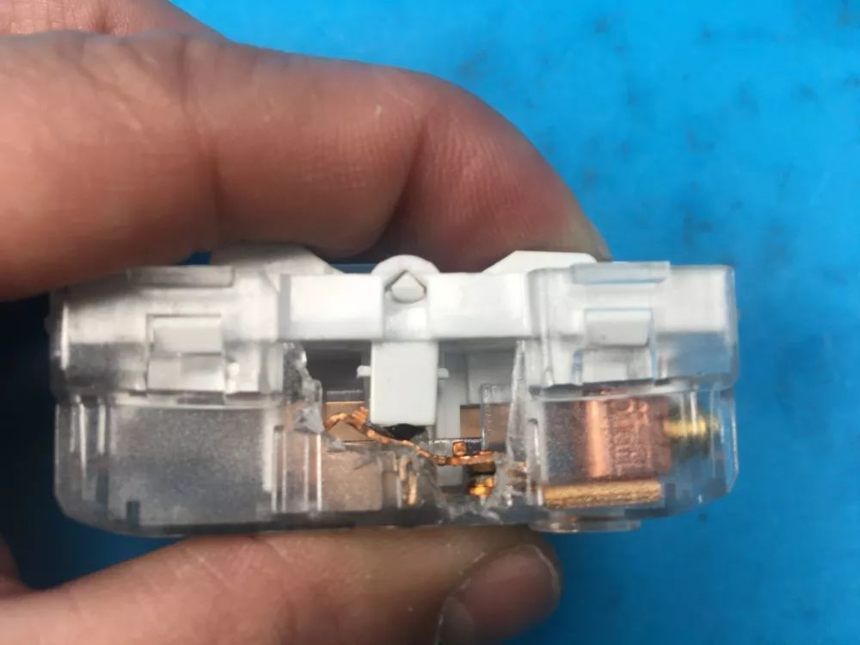

焊接好触点装好样品，顶针的情况

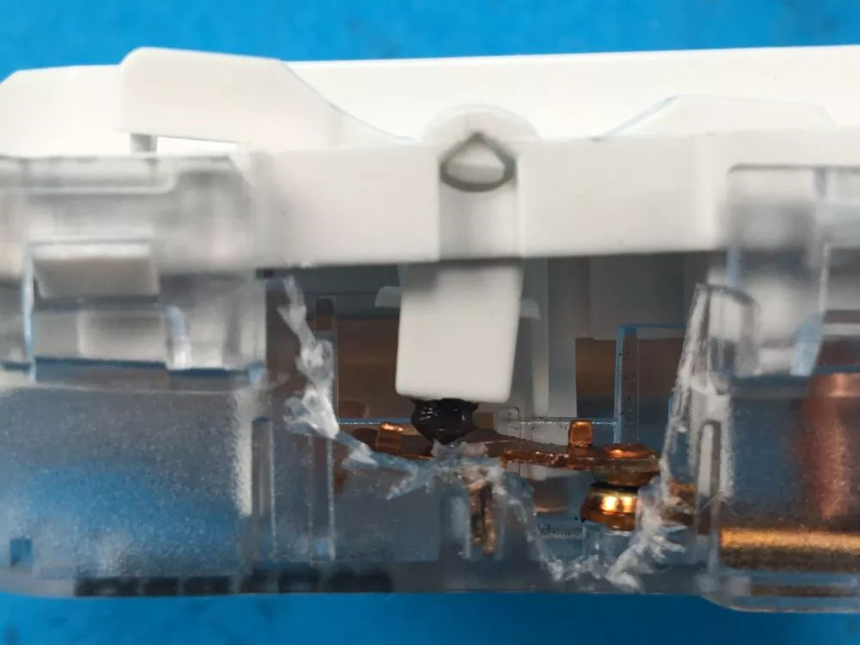

施加外力把开关打到“关“位置，顶针弹簧被压缩，产生了一个使塑料顶针往低处滑的弹力

撤销外作用力，靠顶针弹簧的回弹力把塑料按键往回顶，从而回到“开”的位置
