14.23.2条是移动式插座测试过程中关注得比较少的一条，但随着转换器的设计越来越复杂，其位数越来越多，体积越来越大，从而导致转换器产品能容易在该章节出现不合格，由于许多检测机构测试设备未达标，测试方法未够明确，认证机构现阶段甚至暂时叫停3位以上转换器的认证。

三位转换器：

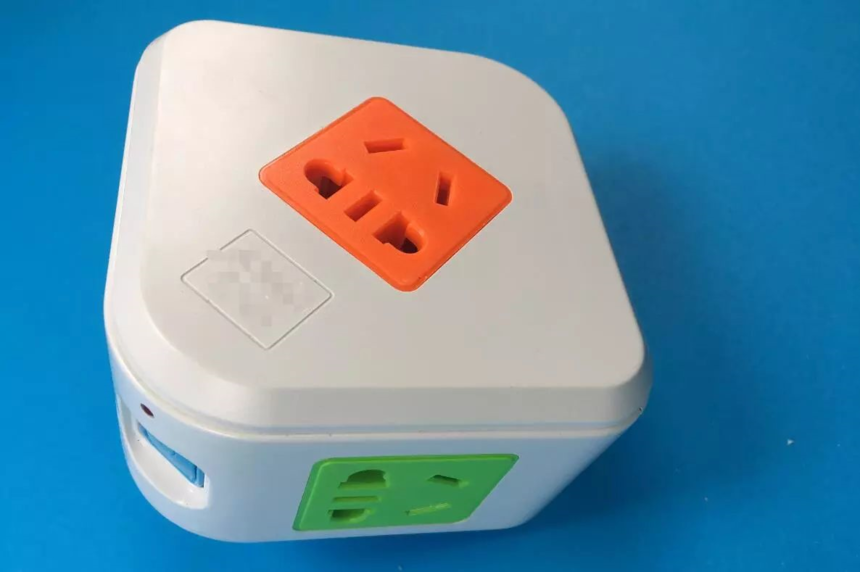

3位以上，体积大的转换器

以上这些产品存在较大的不合格风险！

以下是关于该章节的一些技术分享：

一、测试要求

相关的标准条文：

GB/T2099.1-2008

14.23.2 将设备插入符合本标准的固定式插座里，使插座围绕着带电插套的轴的，在距离插座插合面后面8mm处的，并在这一插合平面平行的水平轴线而旋转。

为使插合面维持在垂直平面而必须施加到插座的附加力矩不得大于0.25N.m

GB/T2099.3-2015

14.23.2 第一段内容之后增加：

对转换器，转换器的每个插座应先插合相应的插头，插头带有一根长1m，符合60227IEC53（RVV）标准的圆软线，其标称横截面积为0.75mm2。

注1：导体芯线应与插头的极数一样。

在本条最后增加下列内容：

对转换器，在试验期间应注意使软线或软缆自由悬挂。

注2：代替相应的插头和软缆的量规，正在考虑中。

对于上述条文理解的要点：

1、转换器要插入符合GB2099.1标准的固定式插座进行试验

2、转换器应插上一次能插入的最多的插头，插头线长1m，为60227IEC53（RVV）圆线，其标称横截面积为0.75mm2，且其线芯数要与插头极数相同。

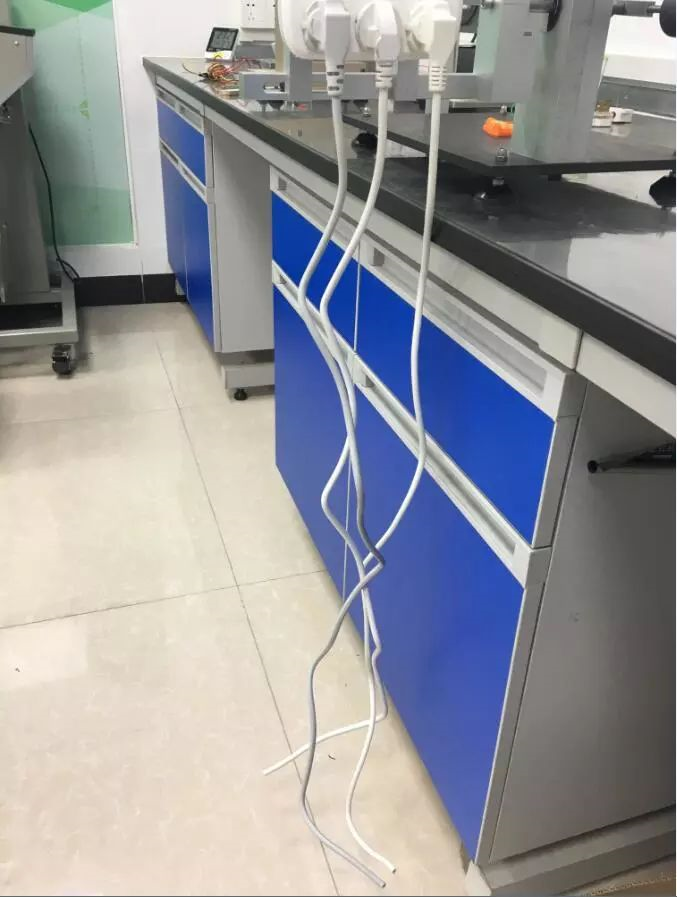

3、测试时，线缆要处于自由悬挂状态，不要拖在台面或地面，从而使电源线的全部重量产品作用力矩。

4、小五孔由于二插与三插不能同时插，由于三插一般比二插重，所以优先用三插插头线做测试，有怀疑时，也要用二插插头线做测试。

5、本章节是要测试与转换器+插头线重量产生的扭转力矩方向相反的，并使固定式插座与转换器插合面维持在垂直平面的最大力矩值。

要求测量力矩值小于0.25N.m。

上述条文理解难点：

难点在于“使插座围绕着带电插套的轴的，在距离插座插合面后面8mm处的，并在这一插合平面平行的水平轴线而旋转”这句话。

笔者如下理解：

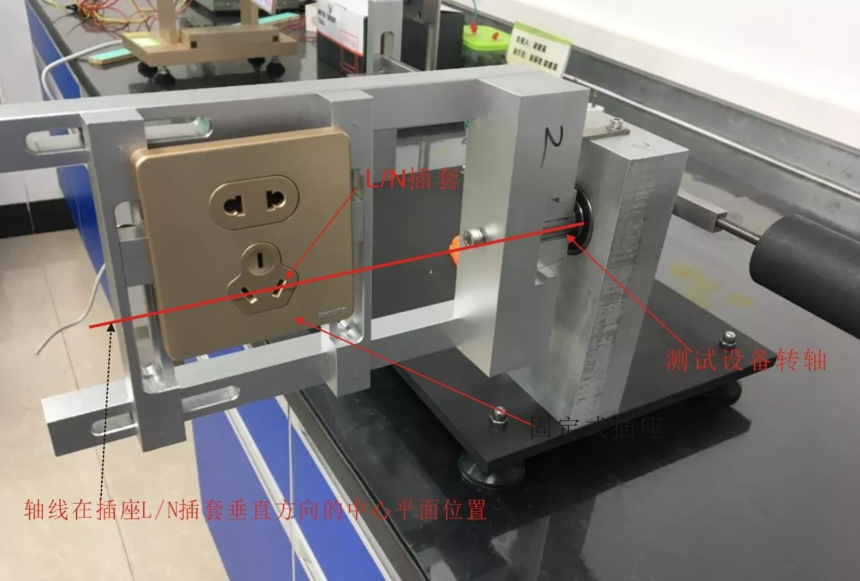

测试时，固定式插座要装入一个定位夹具上，该夹具有一根水平的转轴，该转轴能按如下要求调节或设计成满足如下要求：

1、转轴要设计在插合面后面，并在与插合面平行，距离为8mm的平面内。

2、转轴要设计在L/N带电插套的向中心位置（垂直方向）的水平面上。

3、该两平面的交点就是水平转轴的所在位置。

二、检测设备要求

由于该条款的关注度不高，设备制造商对标准理解不透，导致目前很多实验室使用的设备都难以完全满足标准的要求，不符合具体在于以下两点：

1. 水平转轴位置难以调节到标准要求所在位置

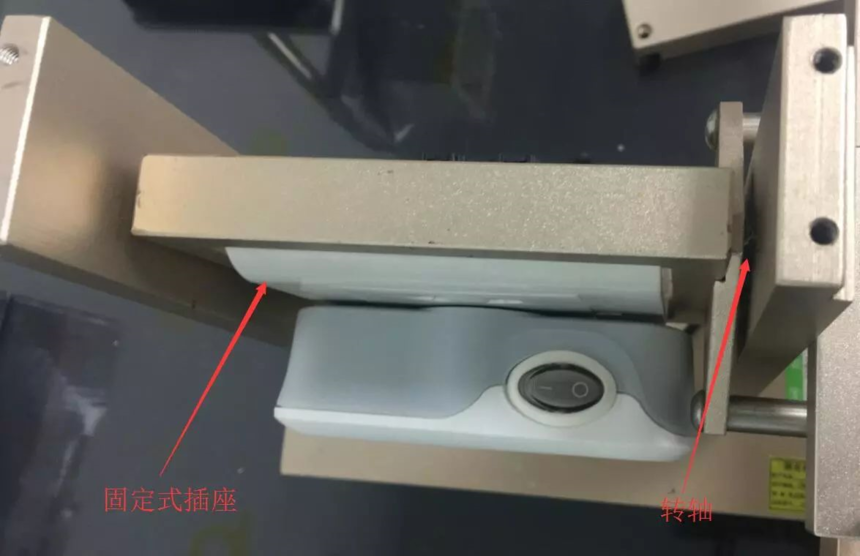

以下是我司原有旧设备的情况：固定式插座和转轴都是固定的，因此插合面与转轴之间的距离是不能调节，必须选择插孔面板与该转轴的距离刚好是8mm的插座。这个操作性是准确性是没法保证的。

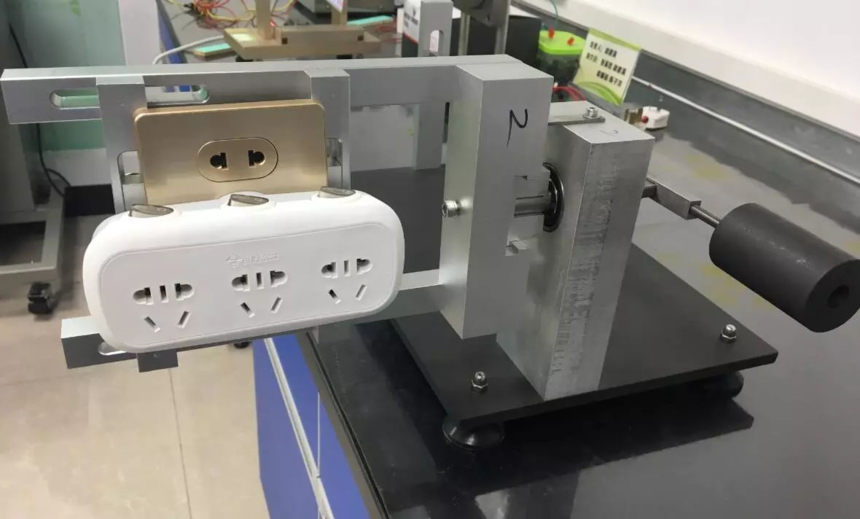

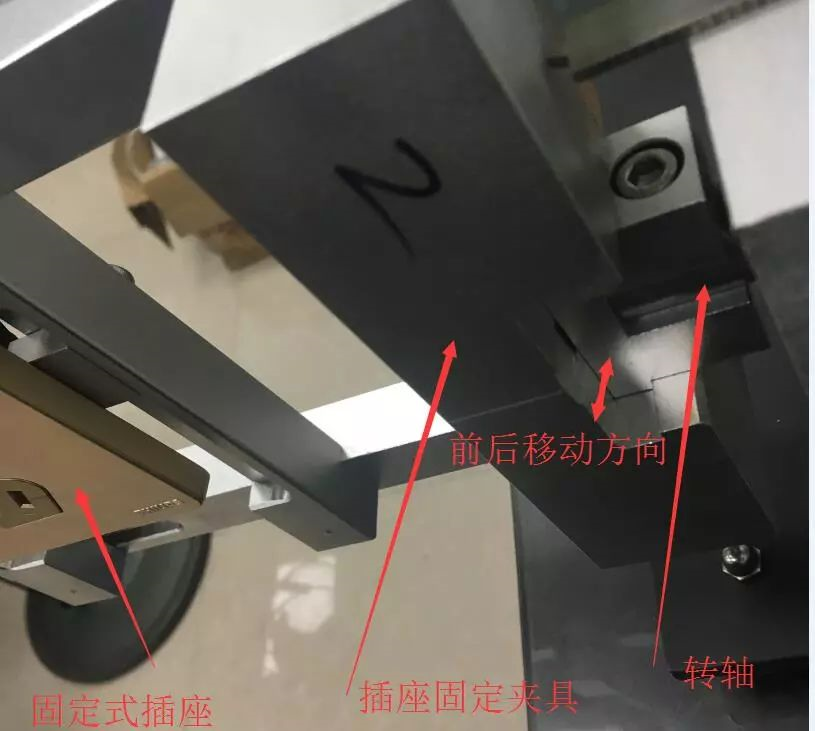

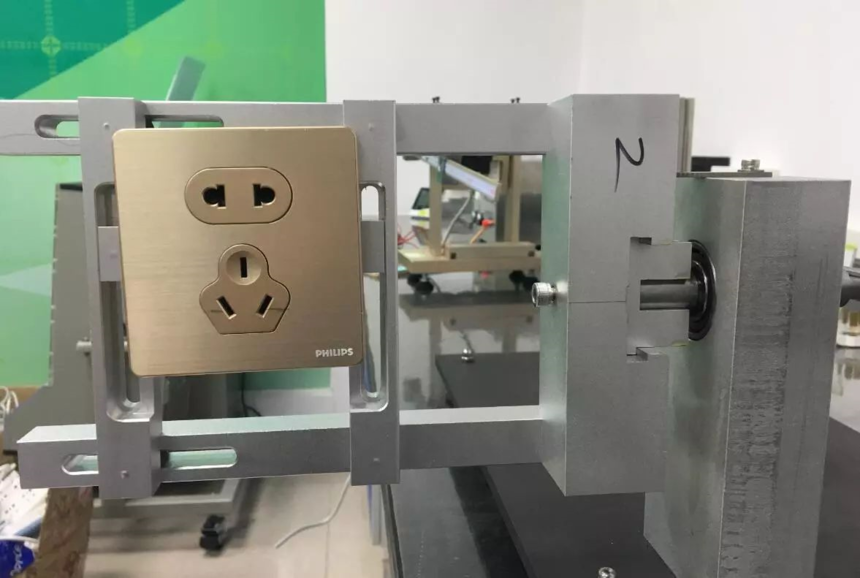

以下是我司新设备的情况：转轴位置是固定的，但固定插座的夹具是可以前后调节位置，从而可以调节插合面与转轴之间的距离，确保满足8mm的要求。

2.设备灵敏度低，误差大

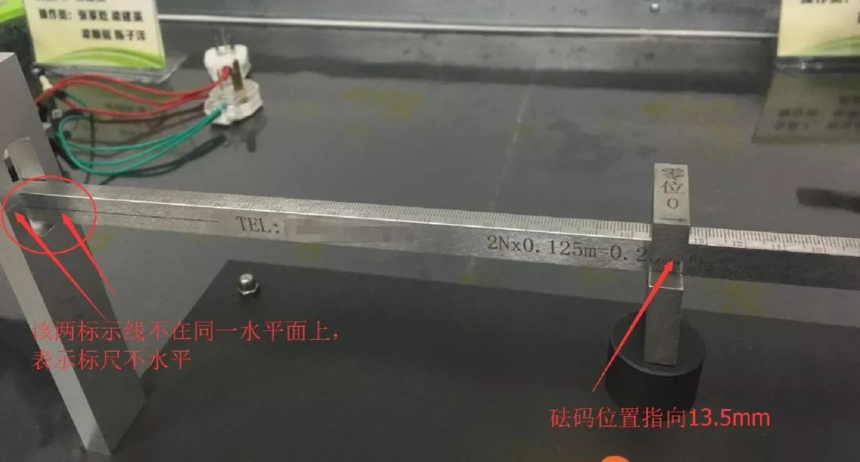

以下是我司原有旧设备的情况：调节砝码位置，使标尺处于水平位置，相当与插合面处于垂直平面，但再把砝码移前或移后10mm，标尺才有反应变倾斜，若以砝码重量为2.5N计算，2.5×0.01=0.025N.m，误差至少有±0.025N.m，而限值只有0.25N.m，误差至少有±10%。

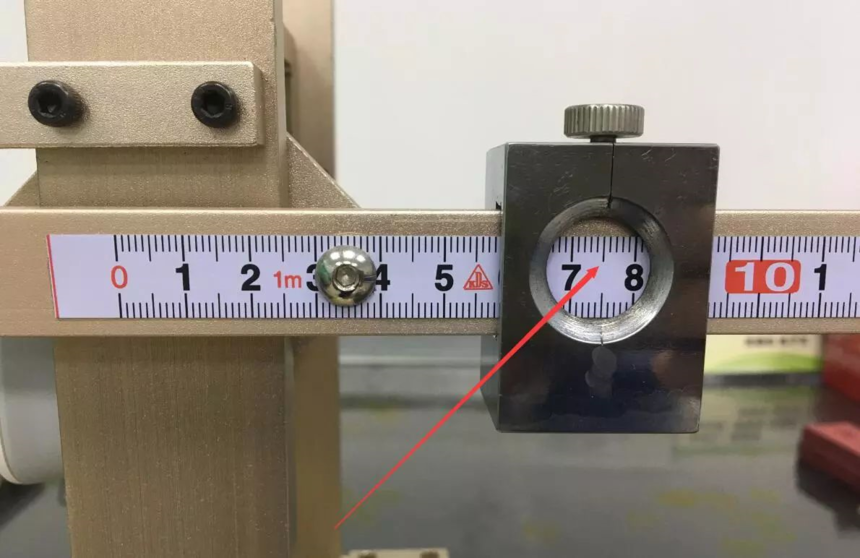

砝码到85mm刻度处，标尺达到水平

把砝码再向左移动10mm到75mm这个刻度位置，标尺仍是水平的。

以下是我公司新设备情况：

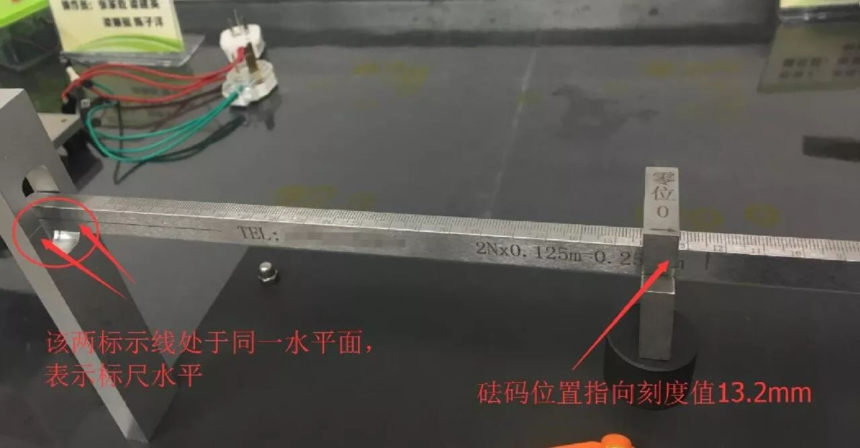

砝码位置调节到132mm刻度位置，标尺水平。

砝码位置调节到135mm刻度位置，标尺开始倾斜。

以砝码重量为2.0N计算，2.0×0.003=0.006N.m，误差±0.006N.m，限值0.25N.m，误差±2.4%左右。

三、标准存在未明确之处，造成测试结果有很大差异

如标准条文注2：代替相应的插头和软缆的量规，正在考虑中。

也就是说目前该项目测试所使用的插头及软缆没有一个同一的标准。

由于符合国标标准的插头形状、重量、尺寸等有很大差别，当用重量小、体积小，重心相对靠近插合面的插头，测出的结果就会偏少，当使用重量大、体积大，重心相对远离插合面的插头，测出的结果就会偏大。

有些机构检验人员开玩笑说，三位以上的转换器，如果想判合格就用小的插头，如果想判不合格，往死里整，就用大的插头测试。

由此可见，测量结果是非常主观的。

以下是我公司测量公牛三位转换器同一个样品的一些情况：

使用的插头有四种：

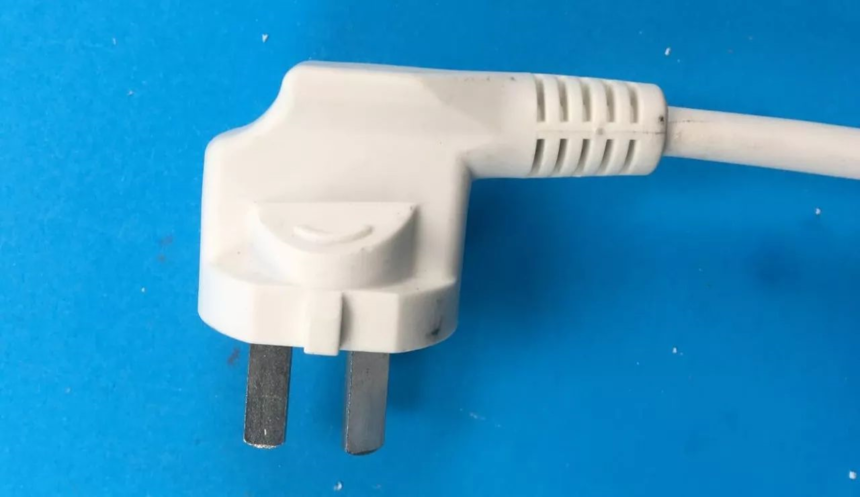

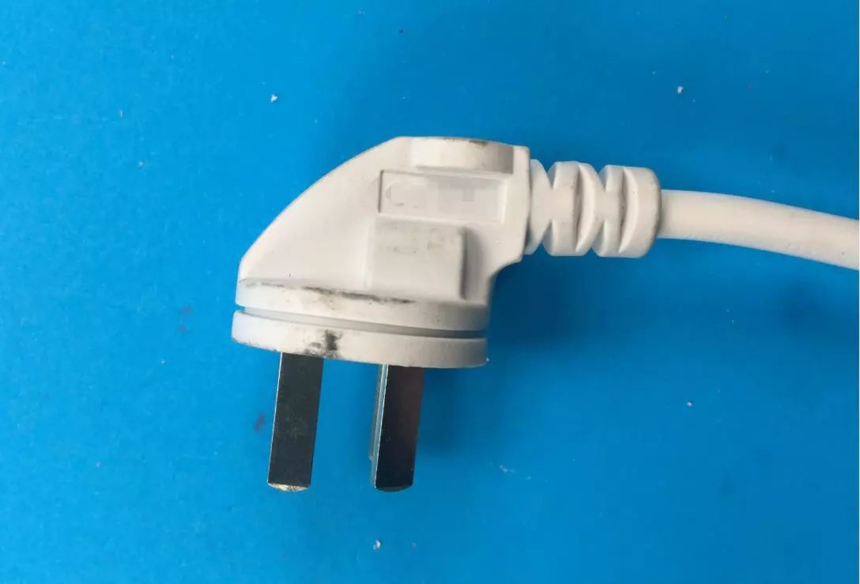

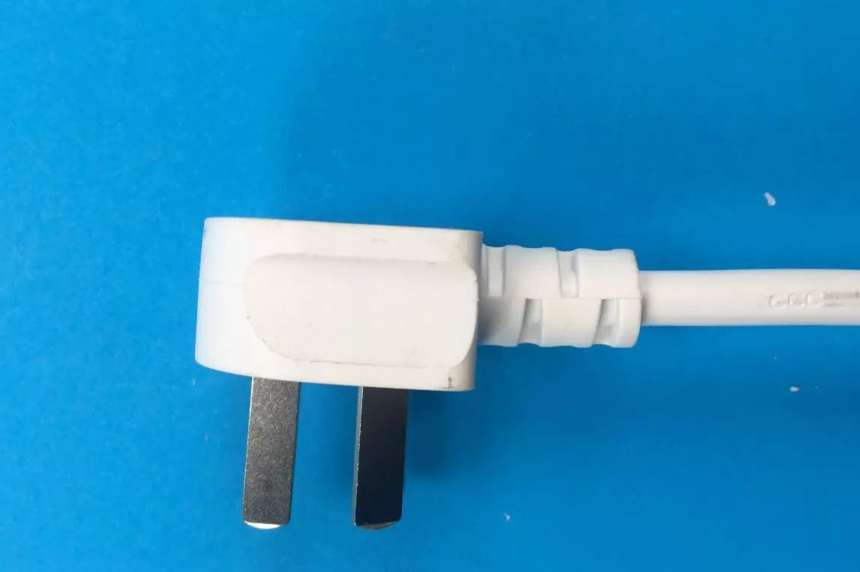

烟斗式（插合面与电线平行）小：

烟斗式中：

烟斗式大：

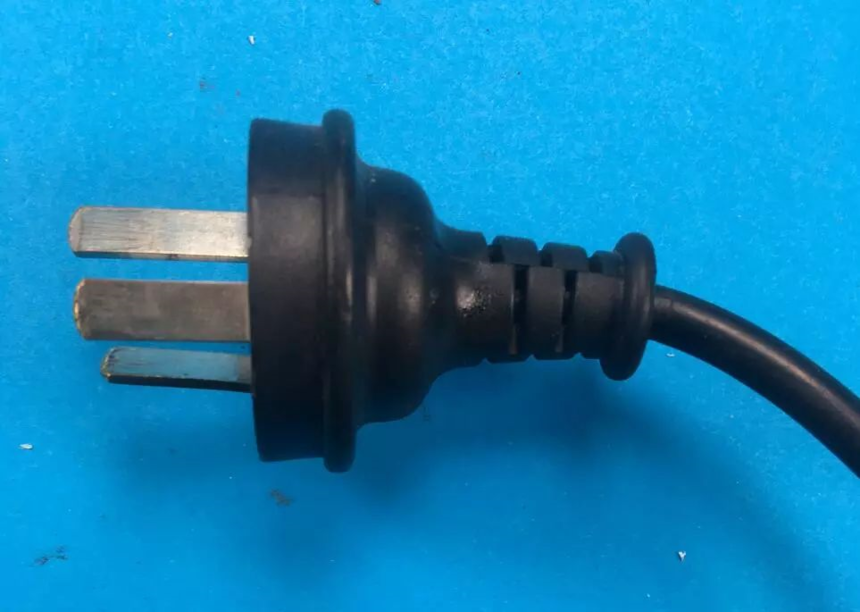

插合面与电源垂直的插头（该种插头重心离转轴更远，会产生更大的力矩）：

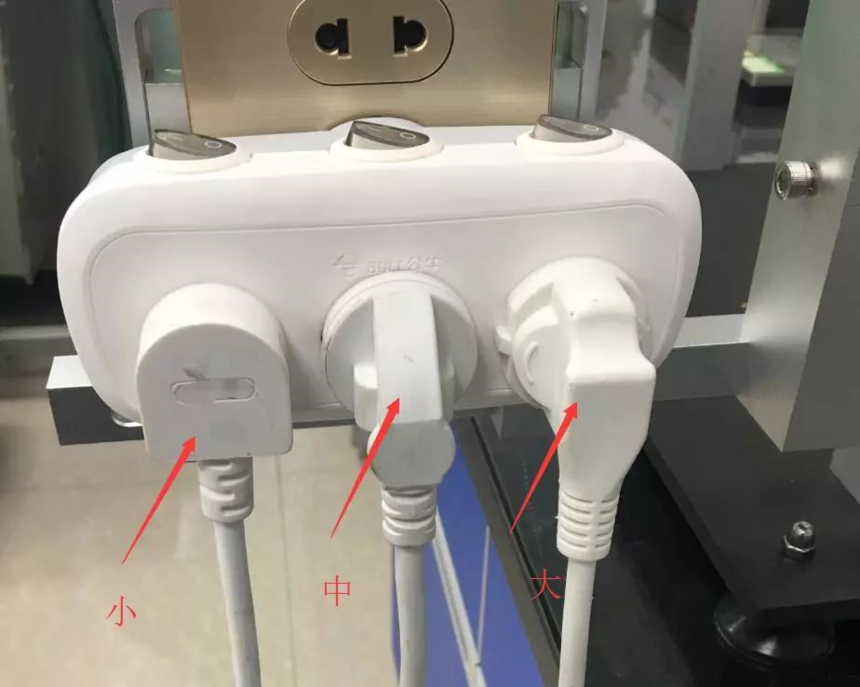

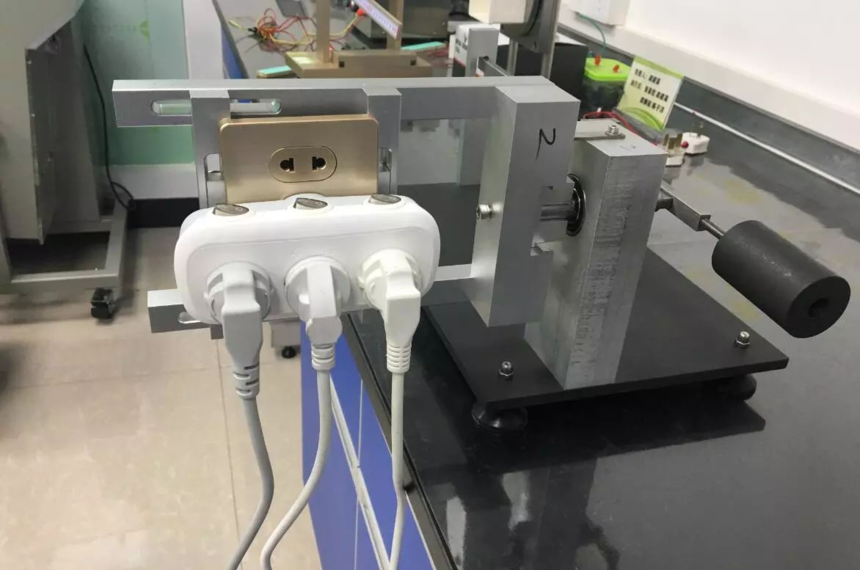

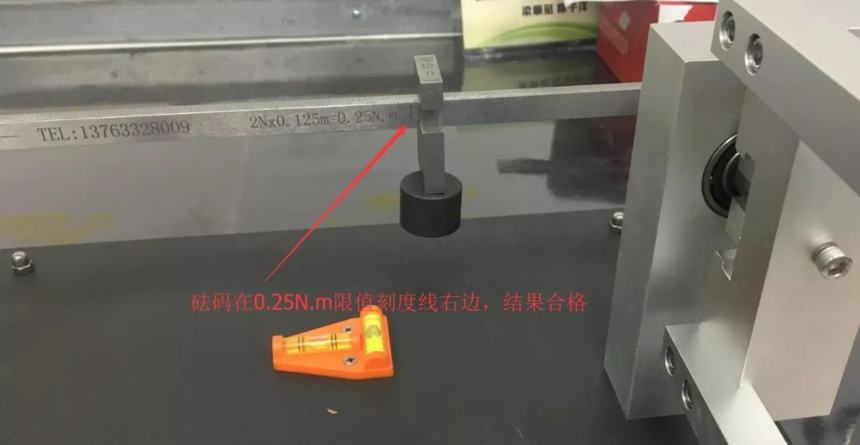

第一次测试使用插头：烟斗式小+烟斗式中+烟斗大

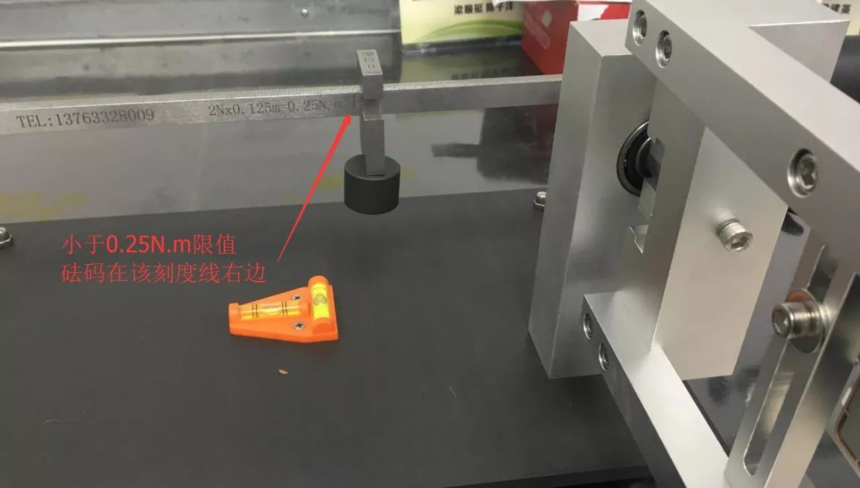

测试结果合格，小于0.25N.m

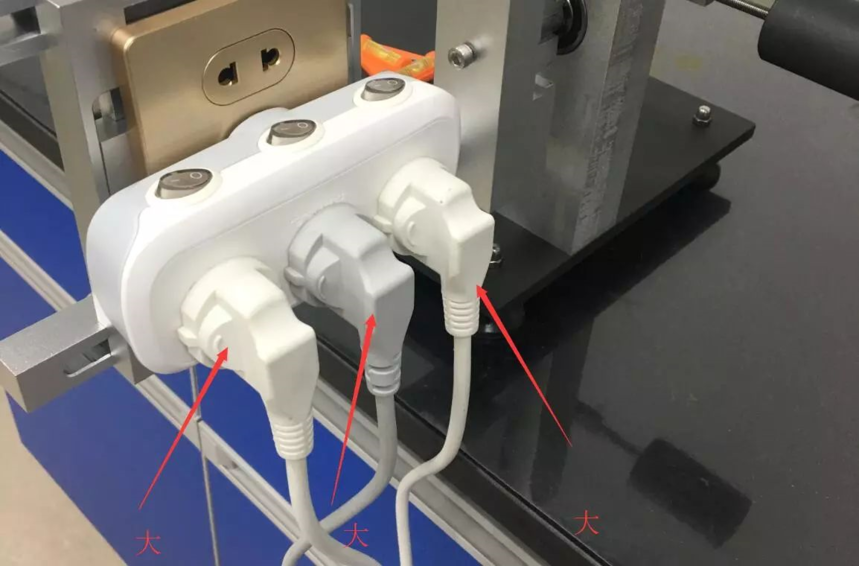

第二次测试使用插头：均为烟斗式大

测试结果不合格，刚超过0.25N.m一点

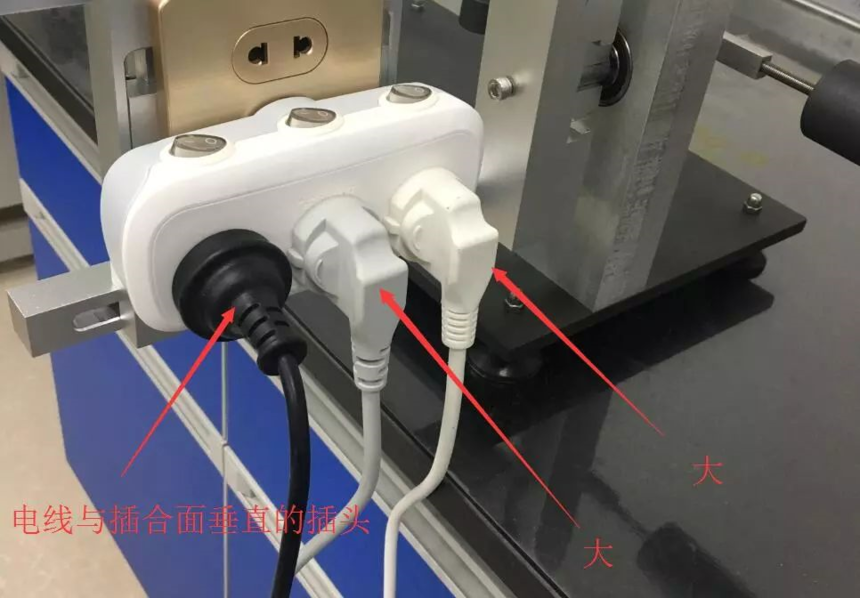

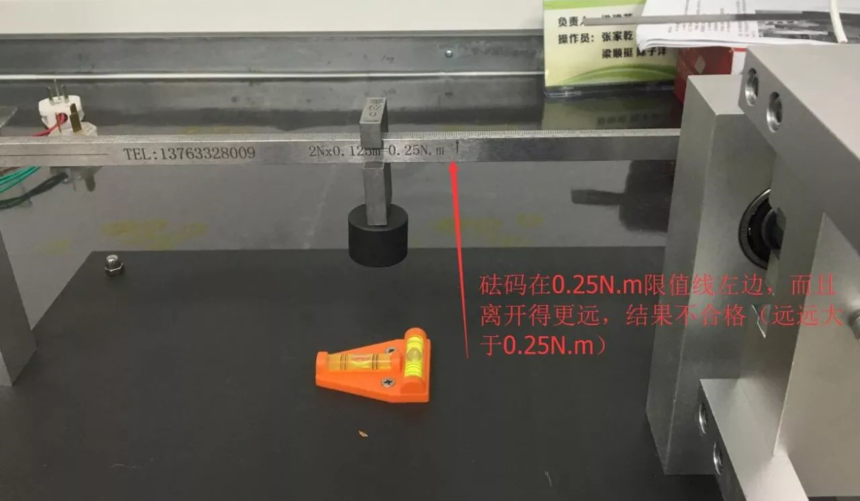

第三次测试使用插头：烟斗式大+烟斗式大+烟斗大+插合面与电源垂直的插头

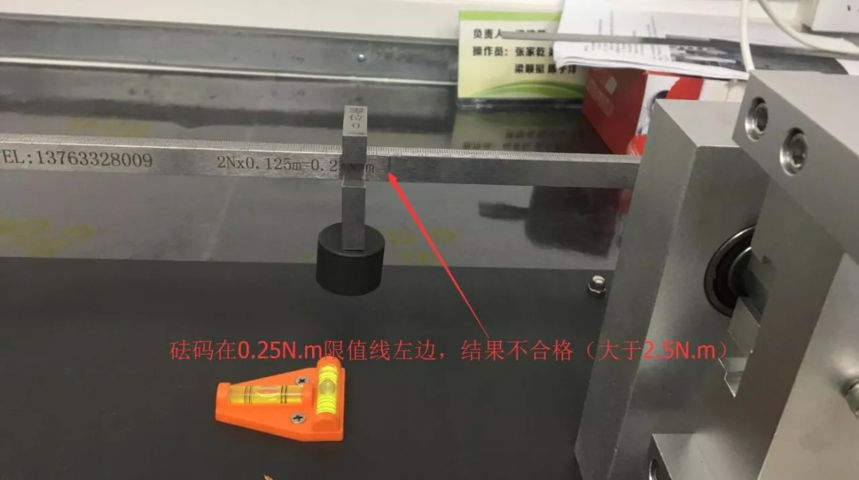

测试结果不合格，大于0.25N.m比较多
