目前，金属面板及金属安装支架的开关插座产品越来越多，这些产品外观精美、格调时尚、坚固牢靠，受到广大用户日益青睐。但由于金属材料是导电材料，导致产品（尤其插座是产品）在防触电保护、绝缘电阻和电气强度、爬电距离、电气间隙和通过密封胶的距离等项目比塑料面板、安装架产品存在较大不合格风险。

下面列举一些典型不合格事例（以下事例是金属面板、安装支架均不有效接地的情况）

不合格下现象1：

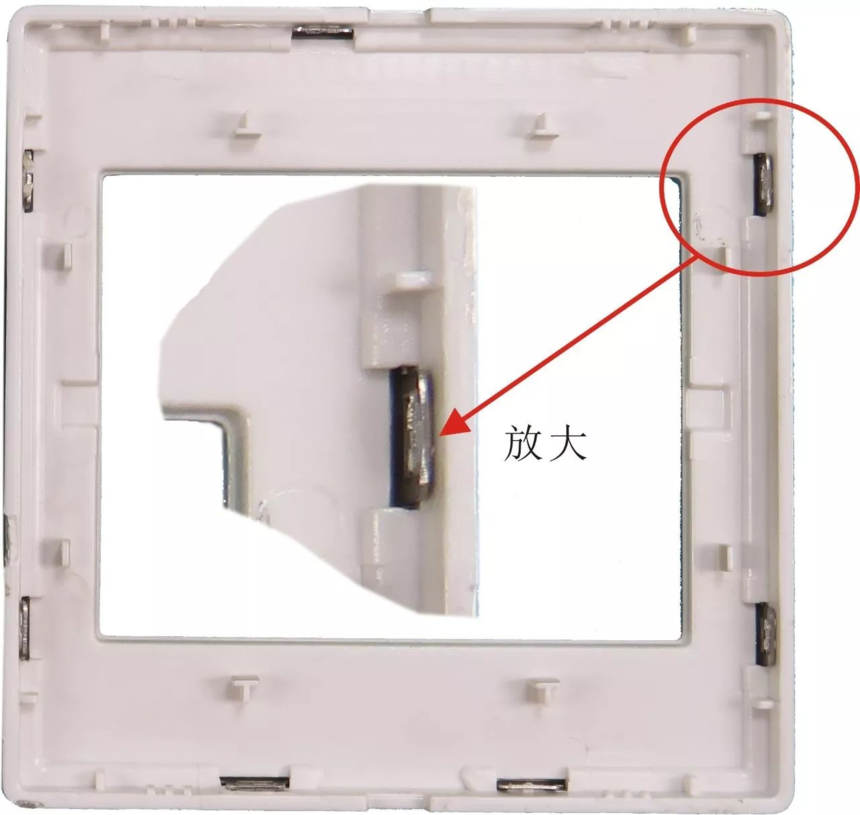

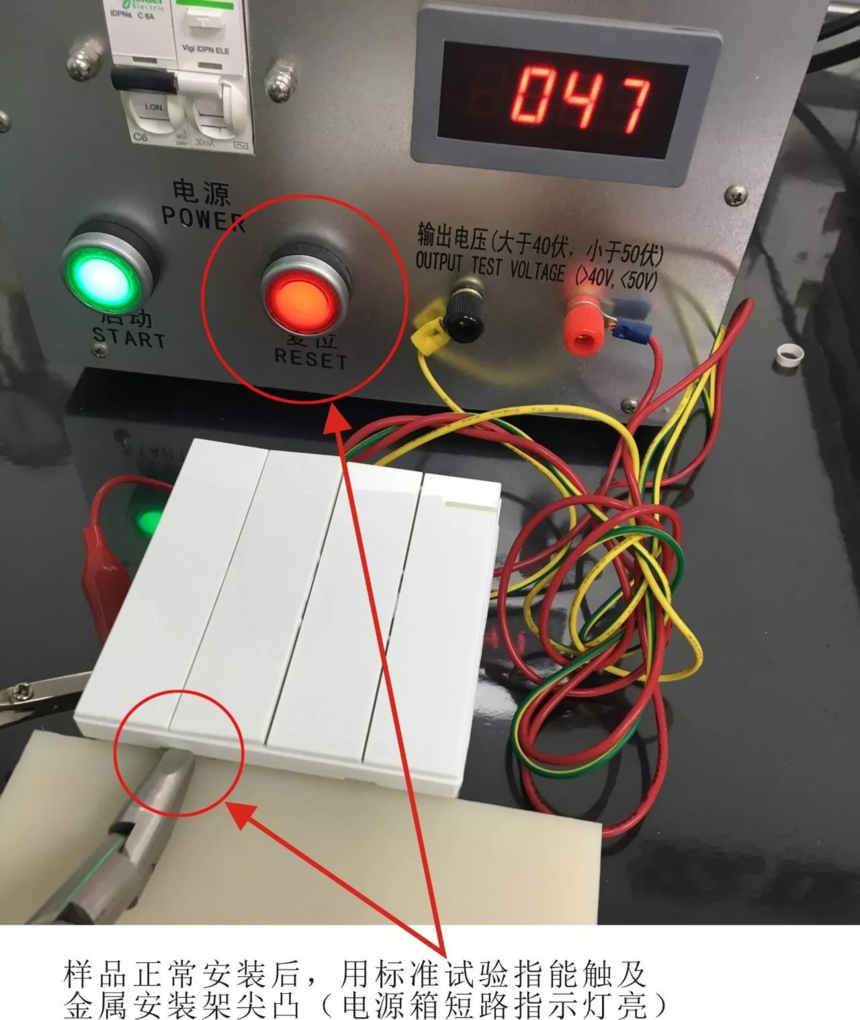

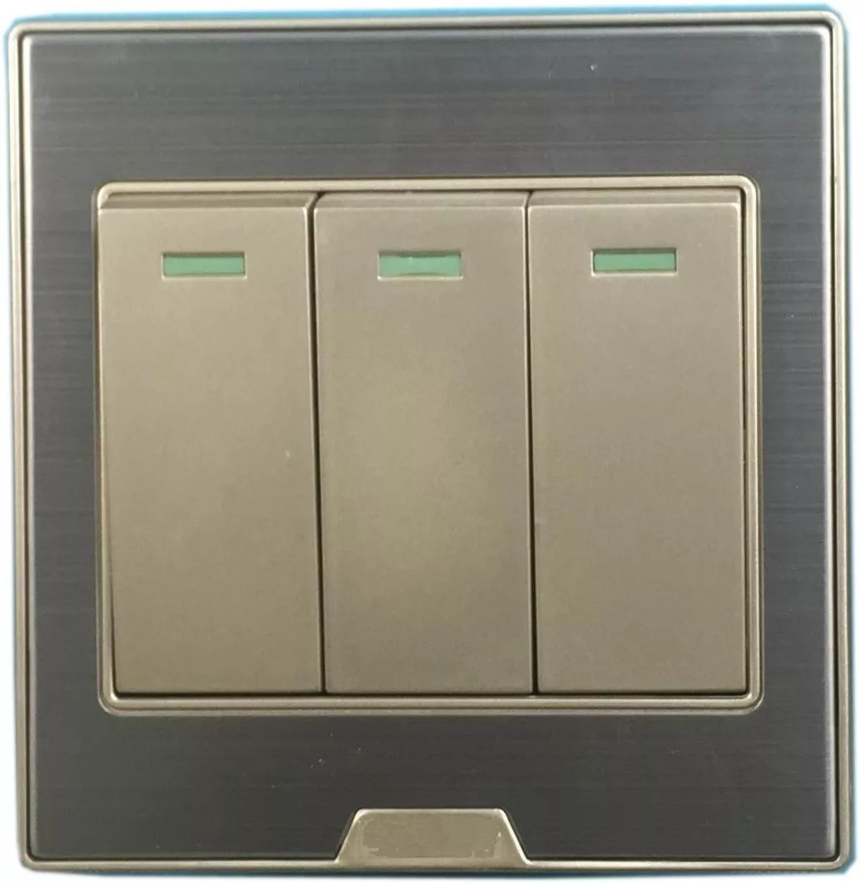

§不合格现象描述：金属安装架尖凸（拆面板时撬面板用）过于突出，在产品正常安装时，能被触及，如下图：

§不符合标准条款及条文：

GB/T16915.1第10.1及10.3要求

10 防触电保护

10.1开关应设计成当开关按正常使用要求安装和接线后，甚至在那些不用工具便可拆下的零部件被拆除后，其带电部件仍是不可触及的。

10.3额定电流不超过16A的开关的易触及部件用为绝缘材料制品，但下述情况除外：

......

GB/T2099.1第10.1及10.2要求

10 防触电保护

10.1 插座应能做到，当插座按正常使用要求安装和接好线后，带电部件是不易触及的，即使是那些不些用工具便可拆下的部件被拆除之后也应如此。

10.2当电器附件按正常使用要求接线和安装完毕后仍是易触及的部件，用以固定底座的盖和盖板的、与带电部件隔离的小螺钉和类似部件除外，应由绝缘材料制成，但......

§解析：

1.金属安装支架，在导线从端子脱出的特殊情况，有可能成为带电部件，以最严酷考核，将金属安装架作为带电部件考核，正常接线和安装后，应不能被触及。

2. 按开关标准10.3，插座标准10.2要求，安装支架，正常接线和安装后，仍是可触及的，应该用绝缘材料制成，若用金属材料制成，则应不可触及。

不合格现象2：

§不合格现象描述：金属面板未能被绝缘衬垫有效档隔，能与安装螺钉或金属支架直接接触如下图：

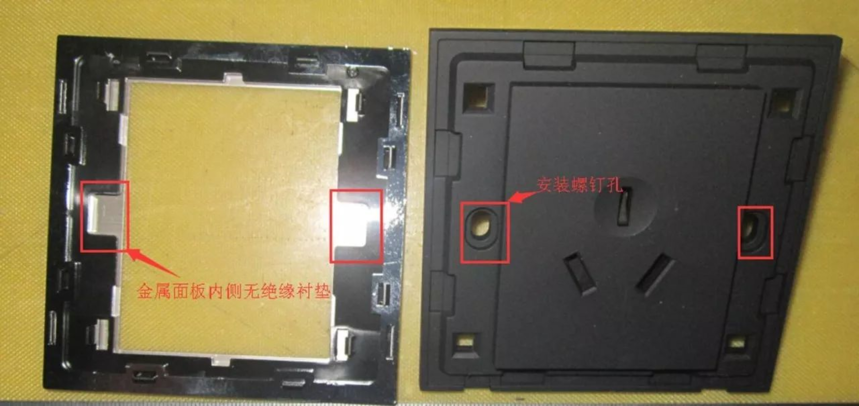

正常安装后，金属面板能与安装螺钉直接接触

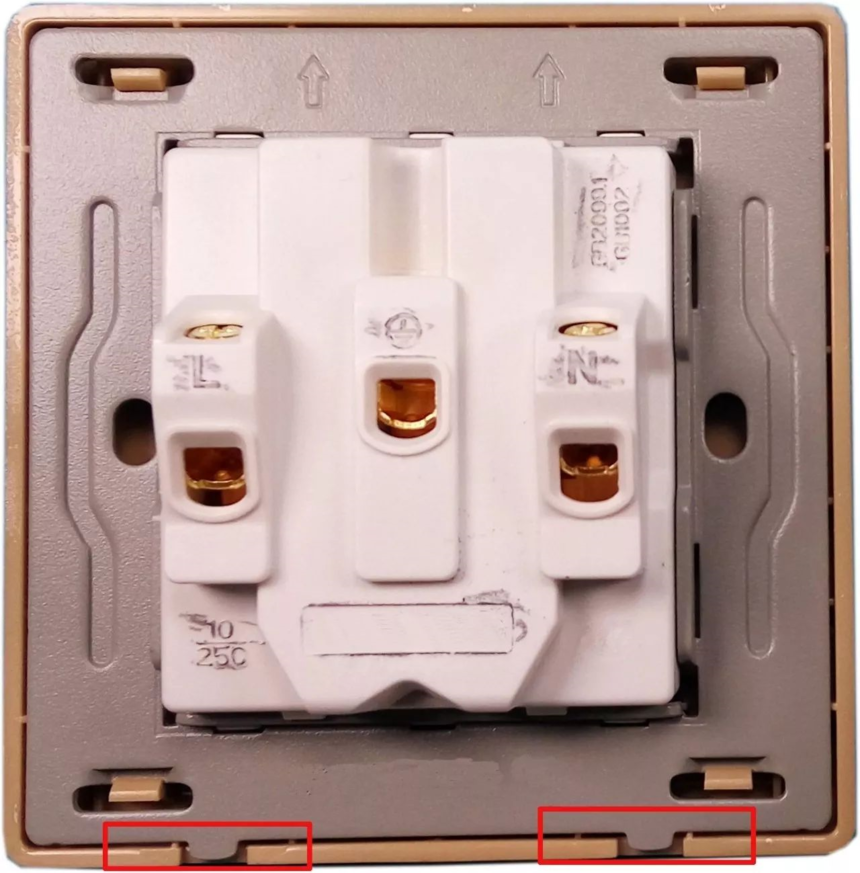

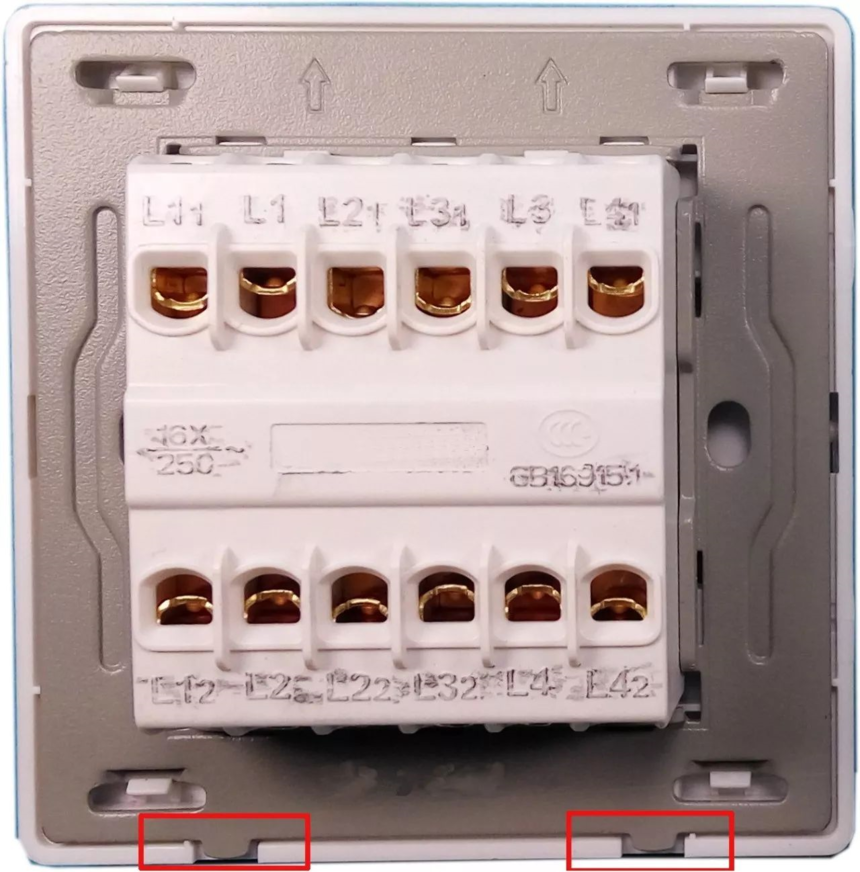

金属面板的固定卡扣突出绝缘衬垫内表面，能与金属安装支架相接触

§不符合标准条款及条文：

GB/T16915.1第10.3.1

10.3.1 金属盖或盖板应以由绝缘衬垫或绝缘隔层组成的附加绝缘来保护。这些衬垫或绝缘隔层应：

......

●即使导体从端子脱出，带电部件与金属盖或盖板之间亦不会有例如固定螺钉等引起的意外接触危险；

GB/T2099.1第10.2

10.2.1 金属盖或盖板要通过附加绝缘来保护，......同时，例如通过固定螺钉，甚至导线从它的端子脱出来，也不存在引起带电部件和金属盖或盖板之间意外接触的危险。......

§解析：

固定螺丝及金属安装架等部件在导线脱出的情况下，有可能会成为带电部件，金属面盖的绝缘衬垫设计不好，会使金属面盖跟这些部件直接接触从而成为可触及的带电部件，不满足标准要求。

不合格下现象3：

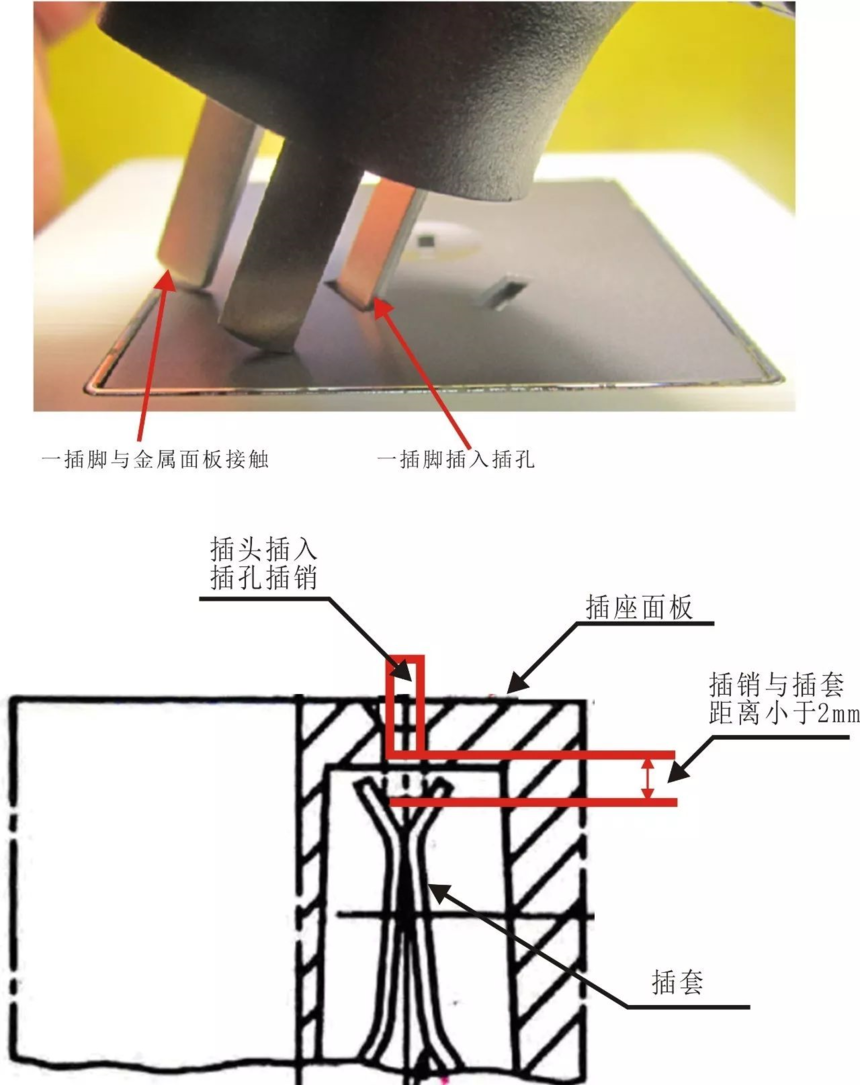

§不合格现象描述：当另一个插销或另一些插销与金属盖或金属盖板接触时，任一个插销与插套之间的距离少于2mm。由于该项目很少不合格，所以未找到相应的实物照片，下图为示意图。

§不符合标准条款及条文：

GB/T2099.1第10.3

10.3 插头的任一个插销，在其他任何插销处于易触及状态时，应不能与插座的带电插套插合。

对装有金属盖和盖板的固定式插座，当另一个插销或另一些插销与金属盖或盖板接触时，任一个插销与插套之间距离要求至少为2mm。

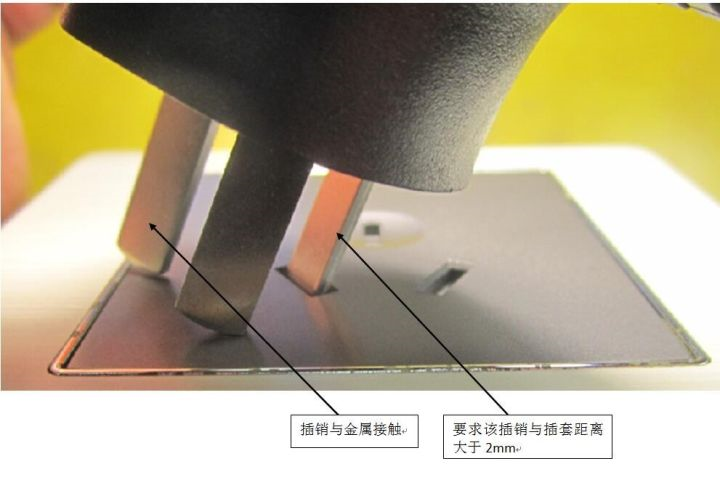

§解析：如上图，插孔面板足够大，插套上有保护门。可以有效的防止，当其他插销处于易触及金属部件接触的状态时，插头的任何一个插销与插套之间的距离大于2mm，所以对于固定式插座，该项很少不合格。

不合格下现象4：

§不合格现象描述：开关插座金属面板与其绝缘衬垫的内表面接触的金属箔之间耐压击穿。

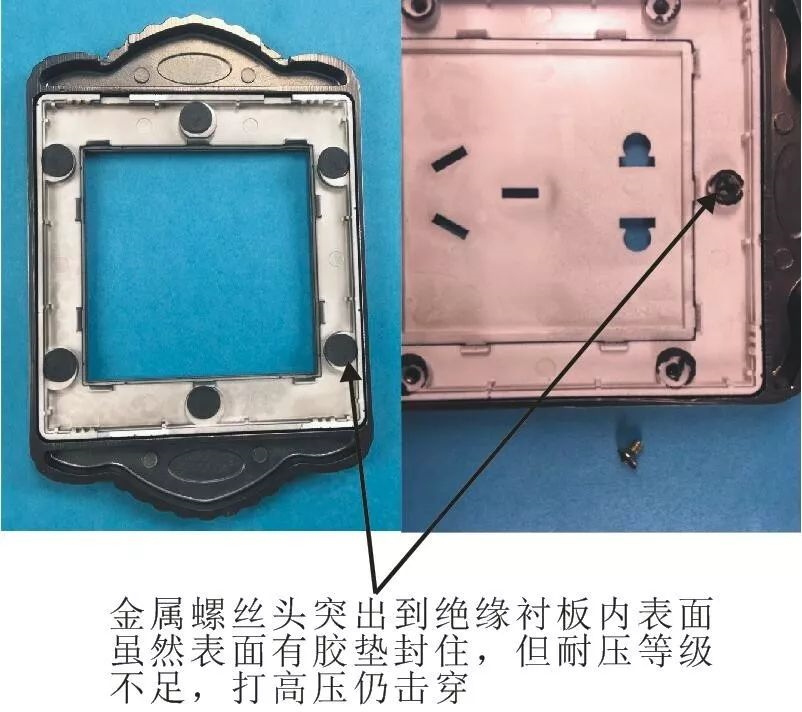

以上位置的金属面板卡扣，已申出绝缘衬垫内表面。虽然未跟金属安装架接触，但由于距离近，但金属面板与绝缘衬垫内表面或安装架之间打高压会击穿。

§不符合标准条款及条文：

GB/T16915.1第16.2

16.2 向绝缘施加本正弦波形的频率为50Hz的电压1min，试验电压值和电压施加点由表15示出。

GB/T2099.1第17.2

17.2在17.1所规定的部件之间，施加基本上是正弦波形的，频率为50Hz的电压1min。试验电压应为如下：

—对额定电压为130V及以下的电器附件，1250V；

—对额定电压为130V以上的电器附件，2000V。

c)在任何金属外壳和与其绝缘衬垫的内表面相接触的金属箔之间；

注1：本试验只在必须有绝缘衬垫才能提供绝缘的情况下进行。

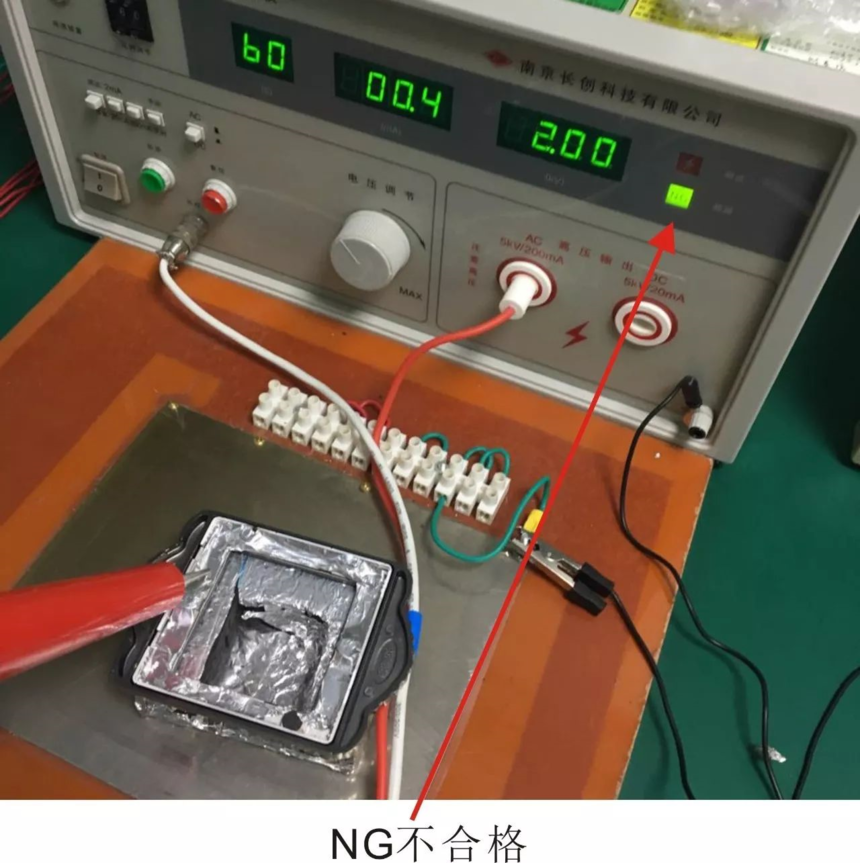

§解析：金属面板及金属安装支架产品，要在金属面板下的绝缘衬垫贴上金属箔，然后在金属面板与金属箔之间打高压（相当于在金属面板与安装支架之间打高压）。当金属面板与绝缘衬垫相固定的卡扣及金属固定螺丝突出到内表面或离内表面（金属安装架）距离过近，会造成打高压击穿（尤其测试是在48小时潮湿试验之后进行）。

不合格下现象5：

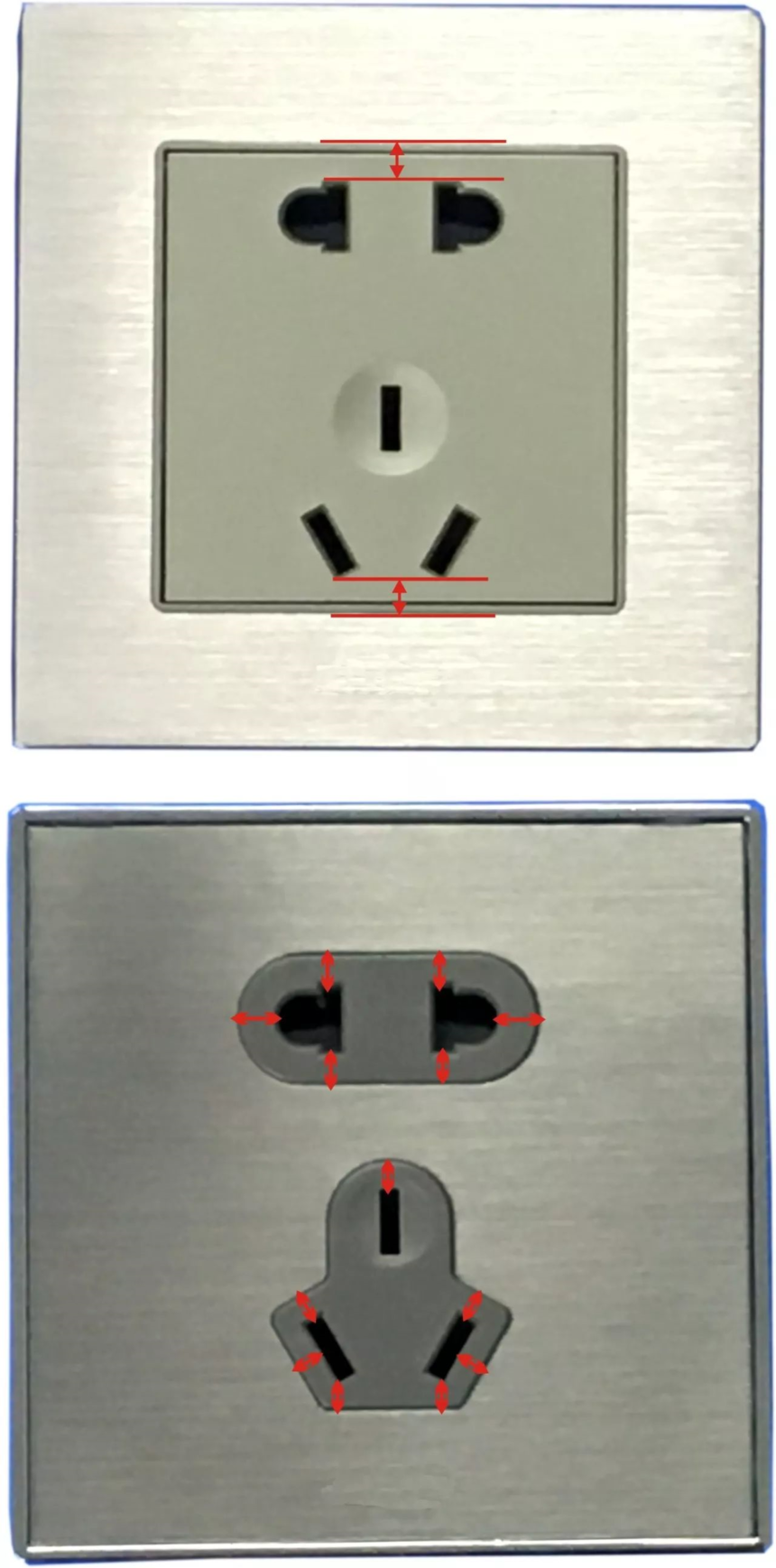

§不合格现象描述：插孔边缘离金属面板的爬电距离（如下图，箭头所指位置的尺寸）小于6mm。

§不符合标准条款及条文：

GB/T2099.1第27.1

27 爬电距离、电气间隙和通过密封胶的距离

27.1 爬电距离、电气间隙和通过密封胶的距离应不小于表23所示的值。

             表23  爬电距离、电气间隙和通过密封胶的距离

§解析：按标准要求，在插头插入插座时，插头插销变成带电部件，其与未接地的金属面板之间的爬电距离应不少于6mm。由于考虑最不利结构的情况下（插销紧靠插孔边缘），因此等效于插孔边缘与为接地的金属面板之间的爬电距离，因此也就是要求插孔任一处位置与金属面板的距离均不能少于6mm。
