2017年进行的流通领域抽查（市场抽查），插座产品普遍存在防触电保护和机械强度两项不合格，而造成该两项不合格又与保护门有关。

以下是常见不合格点的介绍：

§防触电保护10.5条不合格:

●不合格现象描述：GB2099.1图9探针（20N）、图10探针（1N），能插入插孔，并触及带电部件。经统计，20N探针不合格占多数，1N探针不合格较少；20N探针测试二插插孔部分、三插插孔都存在不合格，二插的比例较多。

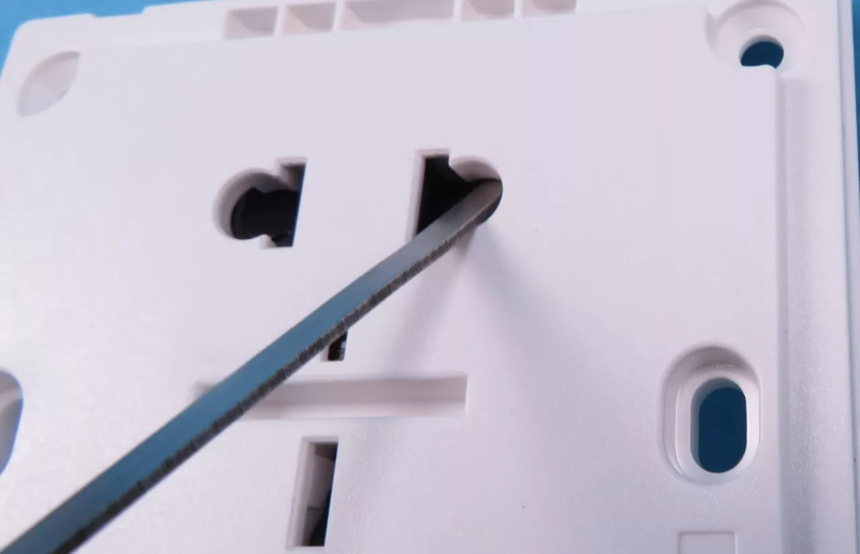

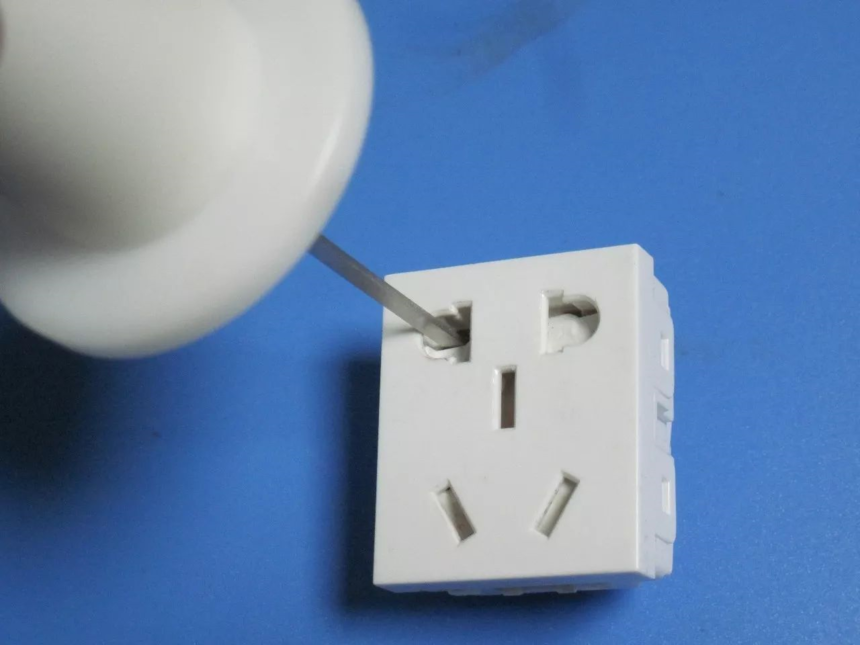

20N探针插入二插插孔触及带电件

20N探针插入三插L/N极插孔触及带电件

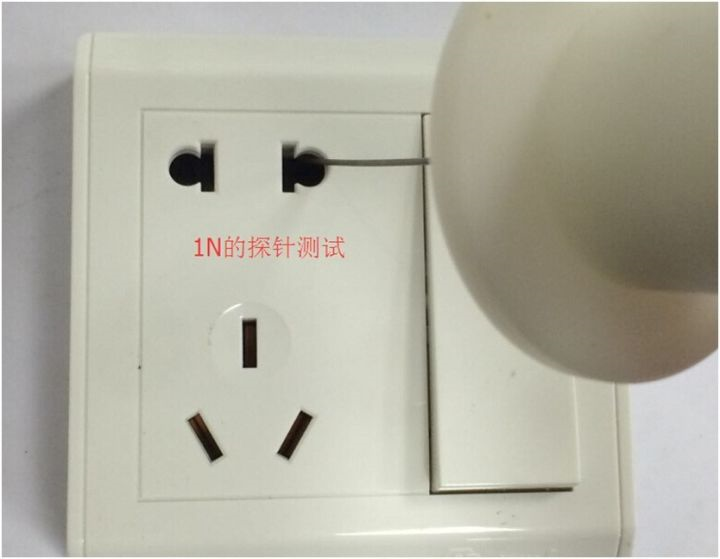

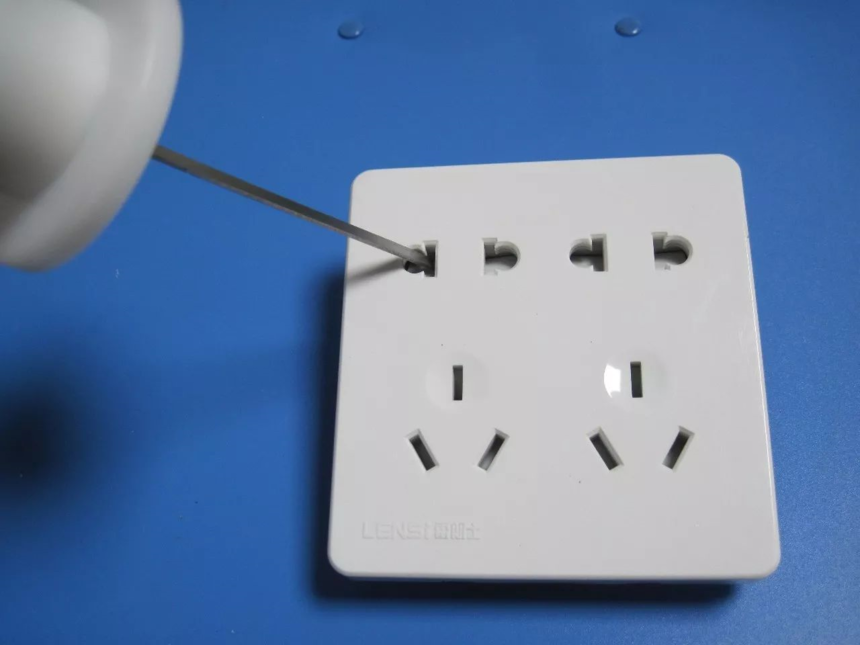

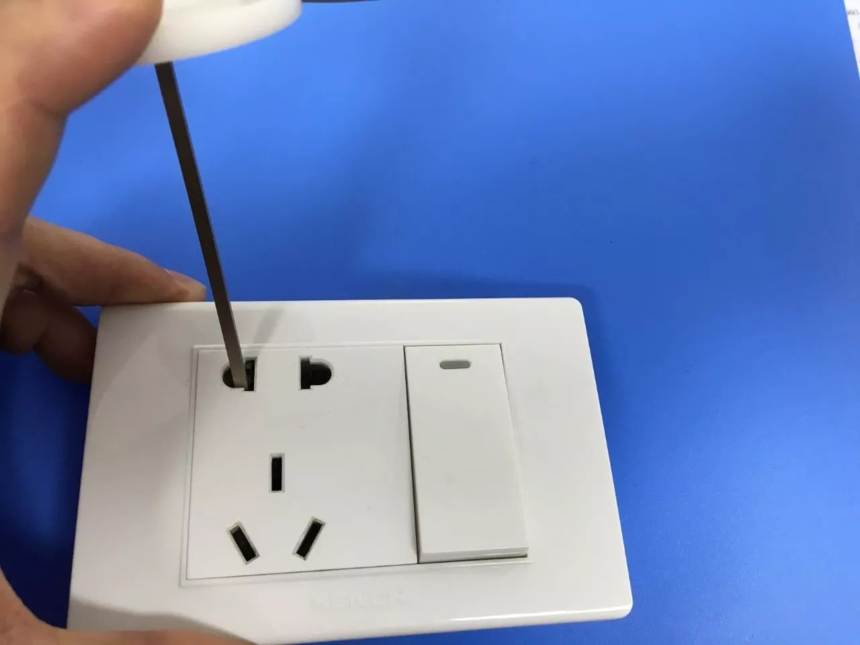

1N探针插入二插插孔触及带电件

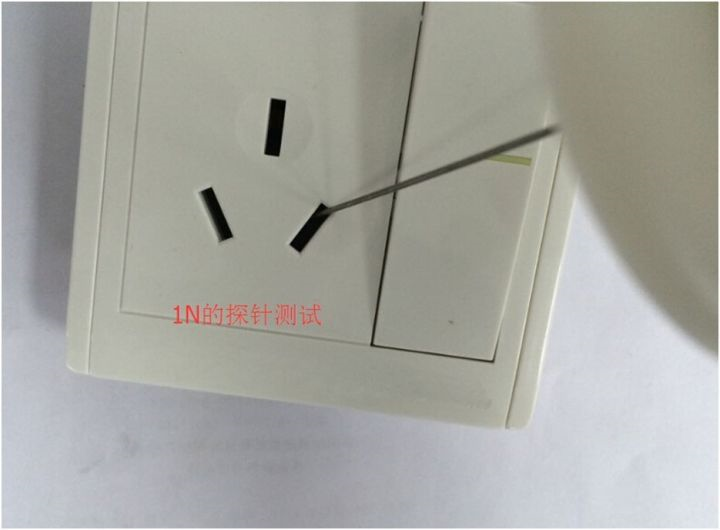

1N探针插入三插L/N插孔触及带电件

●不合格对应标准条文：

GB/T2099.1第10.5条

10.5 带保护门的插座在结构上还应做到在不插入插头时，用图9和图10所示的探针不得触及到带电部件。

探针应施加到仅与带电插套对应的插入孔，并应不接触到带电部件。

按图9要求的探针，用20N的力施加到带电插套对应的插入孔。

探针依次从三个方向施加在保护门最不利的位置，同一位置三个方向的每个方向约为5s时间。

在每次操作期间，应不旋转探针，探针应以20N维持力的方式来施加，当探针从一个方向变动到另一方向时，不施加力，但不能拔出探针。

然后，按图10所示的钢制探针，以三个方向施加1N的力，每个方向5s时间，是独立碰触，每一次碰触后都要拔出探针。

●不合格原因的分析：

探针介绍：

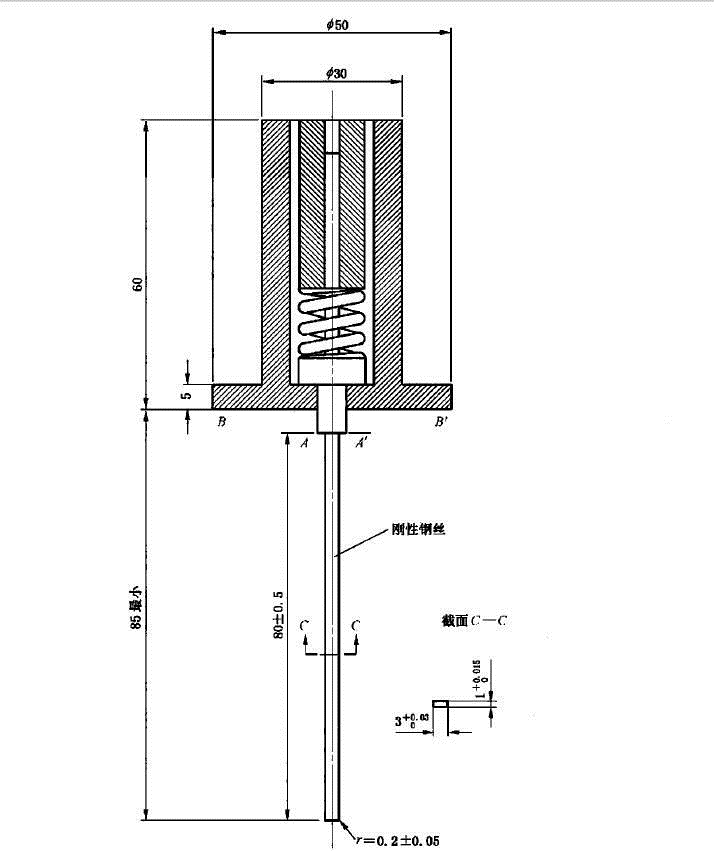

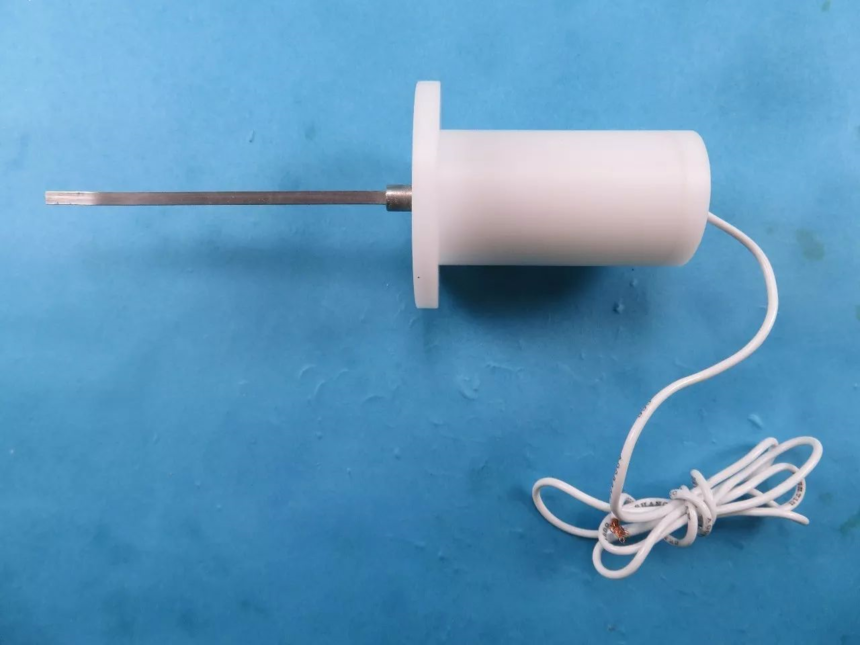

20N探针（图9），A-A’面与B-B’面在同一平面时，弹簧力刚好20N，扁形探针。

1N探针（图10），A-A’面与B-B’面在同一平面时，弹簧力刚好1N，圆形探针。

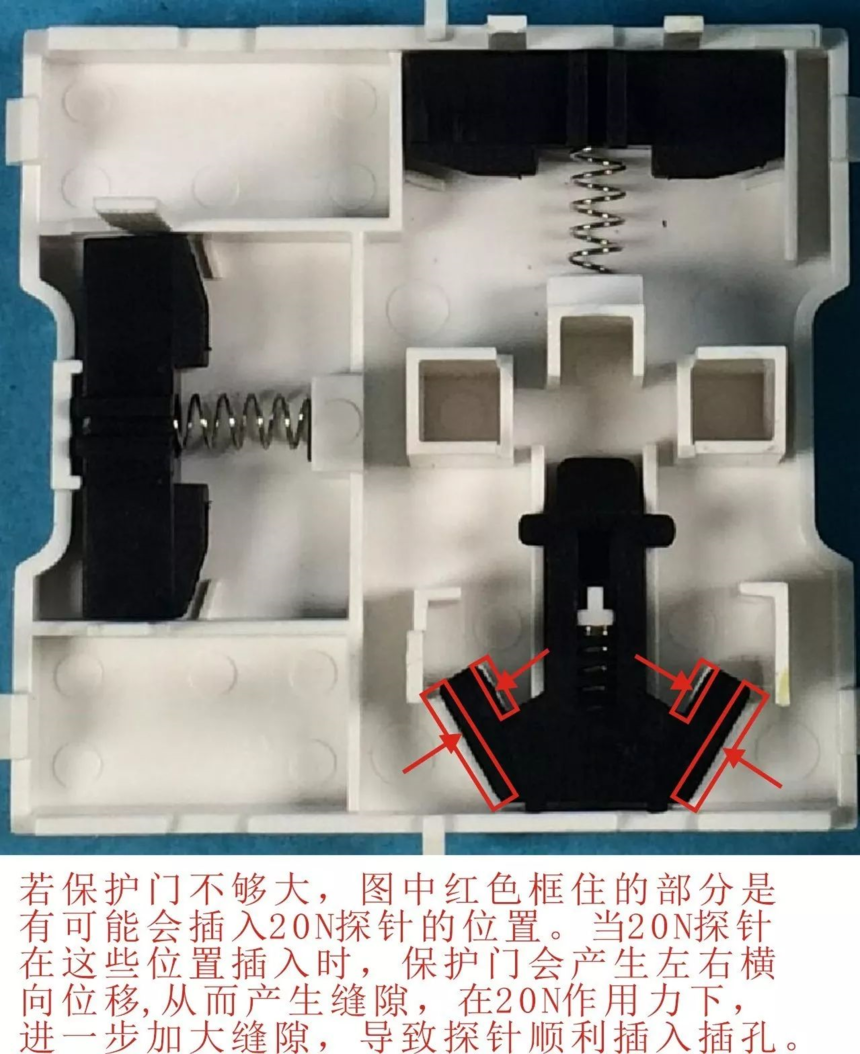

（1）20N探针测试三插L/N不合格主要原因在保护门的尺寸不够大，且保护门左右方向定位虚位大，在20N扁形探针斜插入时，保护门受力跑位，就会产生缝隙，探针在20N力作用大进一步将缝隙扩大从而插入插孔。

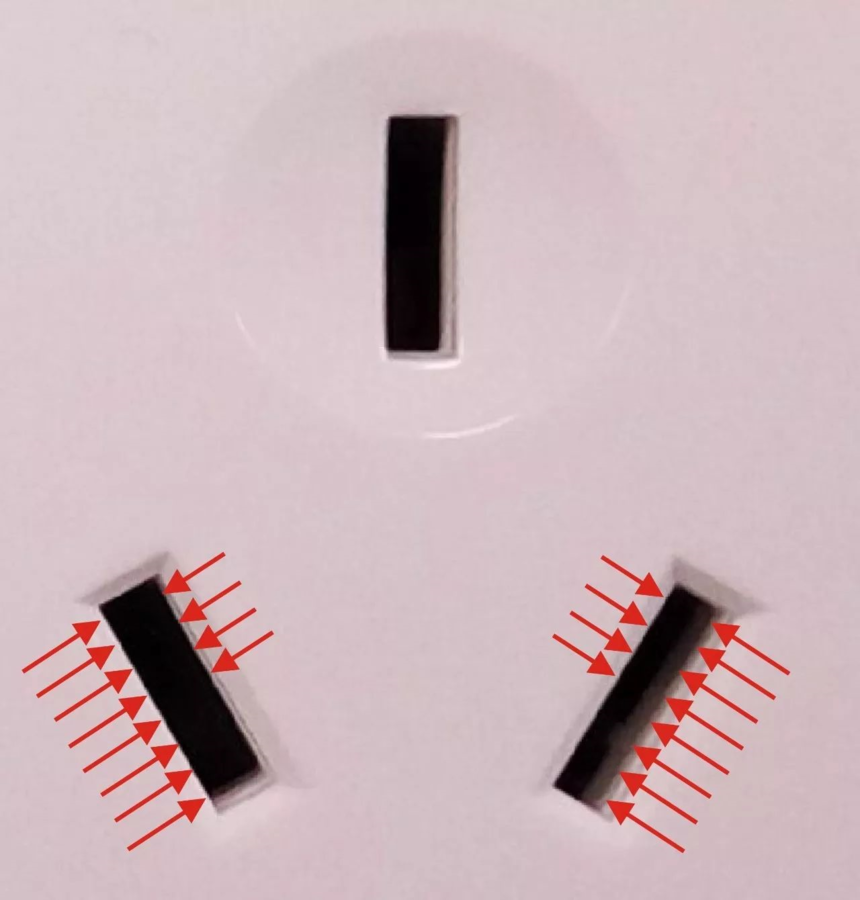

箭头所指位置为插入20N探针较为容易插入的位置

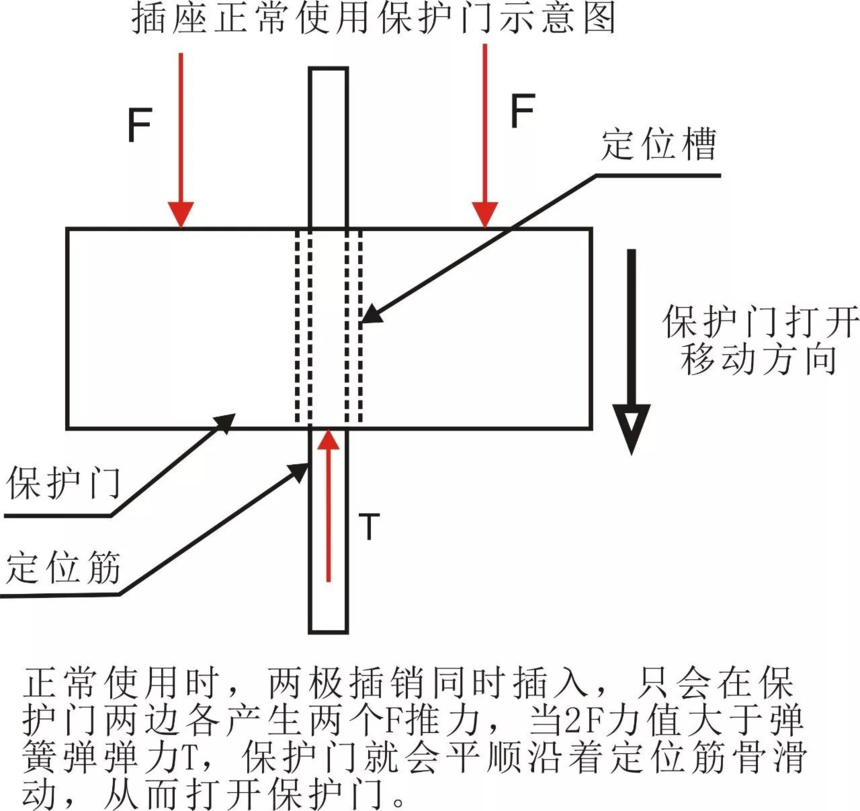

（2）20N探针测试二插不合格原因在于保护门及相关件的结构设计问题；二插保护门是两极同时驱动的，结构设计时既要考虑正常使用时（两个插销同时插入），保护门要顺畅打开，又要考虑单孔插入插销或探针时，保护门不能打开，设计时，一旦考虑不全就会造成不合格。保护门防单设计原理基本都是当保护门在单极插入时，保护门产生倾斜跑位，配合定位装置，会产生一个抵抗保护门打开的力，既要利用保护门跑位，又要防止跑位过渡，是设计的难点。

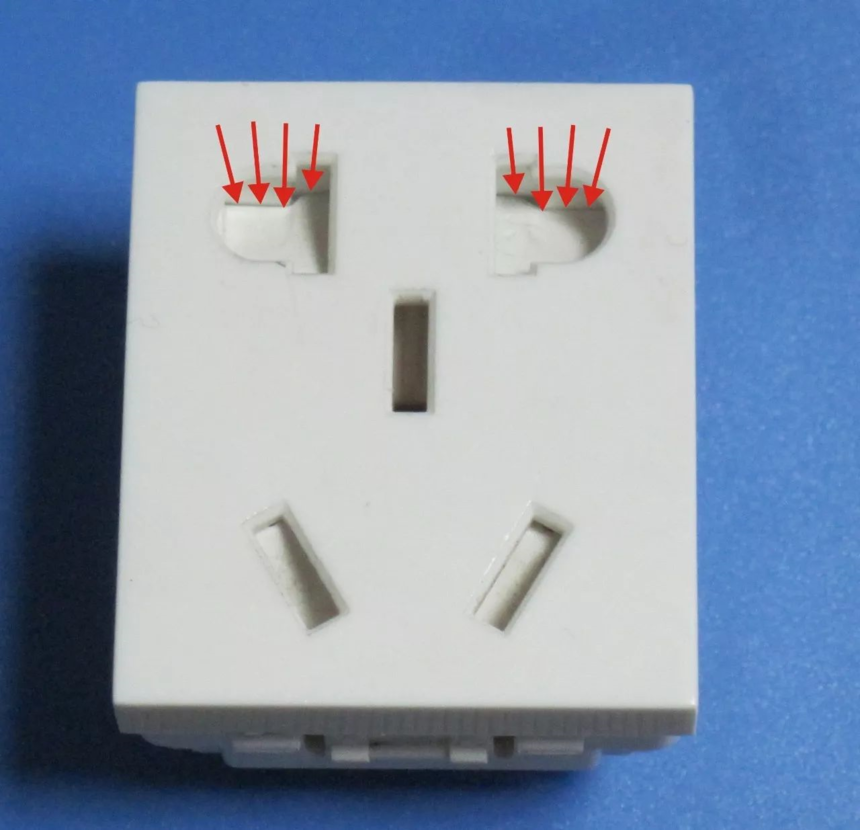

二插保护门容易插入位置一般在下图箭头所指：

不合格一般由以下3种原因造成：

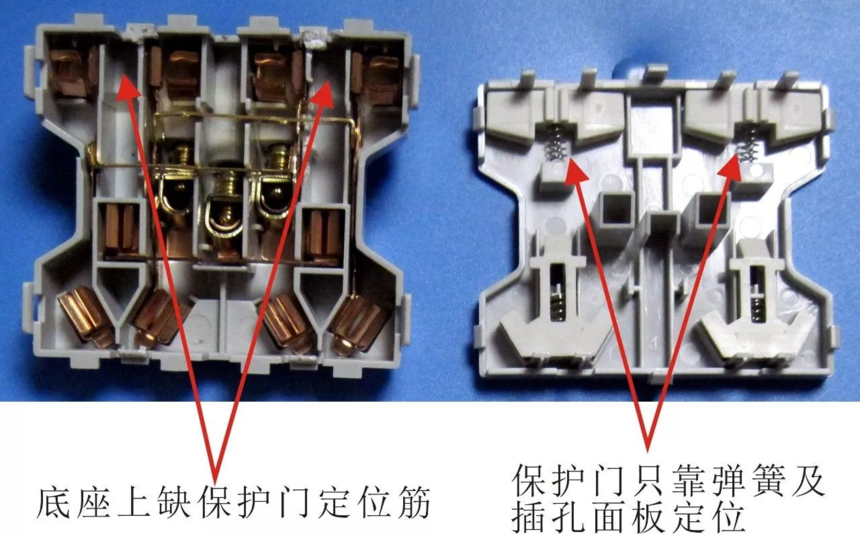

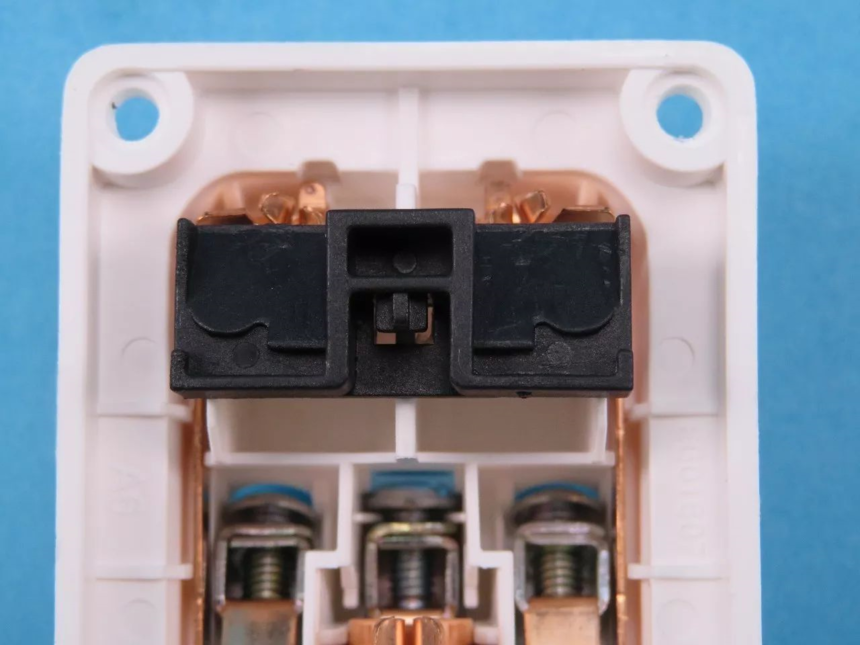

A．保护门单靠弹簧插孔面板固定，没有其它机构固定，探针插入导致保护门严重跑位，出现空隙

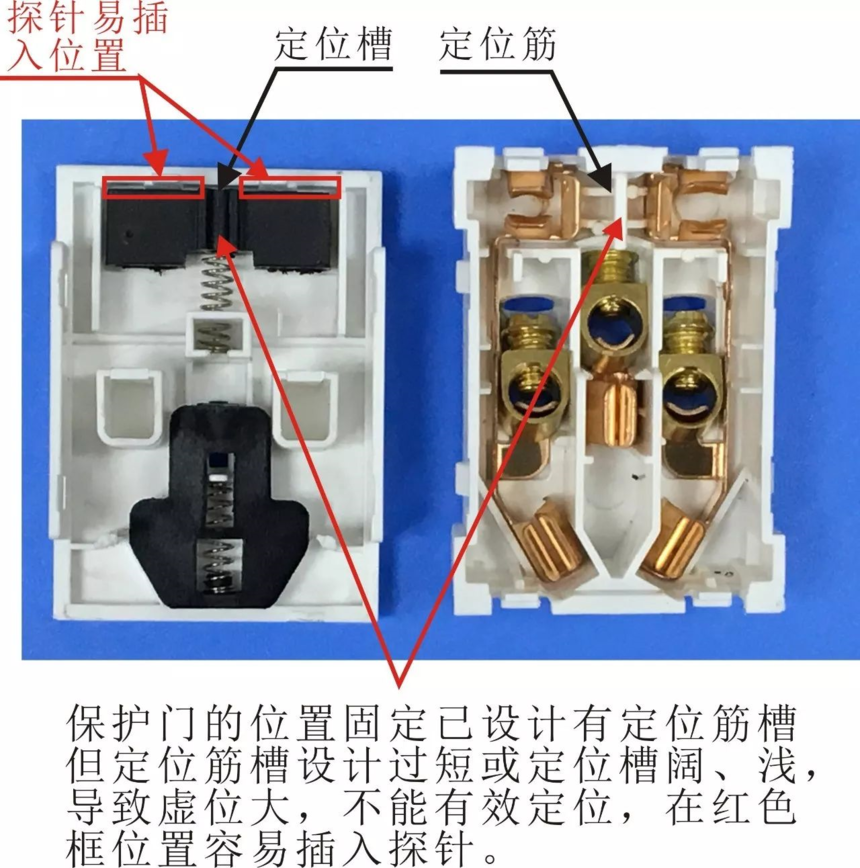

B、保护门定位筋槽设计过短或定位槽过阔、浅，虚位大，探针插入导致保护门严重跑位

C、保护门固定筋槽设计已可防止保护门过度跑位，但保护门跑位所产生的作用力，难以抵抗20N的插入作用力，使保护门如正常使用时的方向打开。

（3）1N探针测试不合格原因，二插和三插的原因均相同，由于探针作用力为1N，比较小，可排除作用力使保护门跑位原因，主要是设计结构上保护门与插孔面板之间出现直径大于1mm的开孔或边长大于1mm的缝隙。对于三插也有探针从接地插孔深入，能触及L/N极带电部件情况，主要是接地部件与L/N部件之间没有设计塑料挡板有效隔离所致。

§机械强度24.8条不合格:

●不合格现象描述：单极插销向一个插孔保护门施加40N，1min，插销可打开保护门，触及带电部件。

●不合格对应标准条文：

24.8 对于带保护门的插座，其保护门应设计得能经受得住正常使用时可能出现的机械应力。例如：当插头的插销无意地被强压在插座插孔的保护门时。

    是否合格，通过如下试验检查。试验要在经受16.1处理和经受过低21章试验的样品上进行，也要用未经过16.1处理的，经受过第21章试验的试样上进行。

    用同一系统的插头的一个插销朝垂直于插座正表面的方向，向一个插孔的保护门施加40N的力达1min。

    对于为防止单极插入而装设的保护门，这个力应该是75N，而不是40N。

●不合格原因的分析：

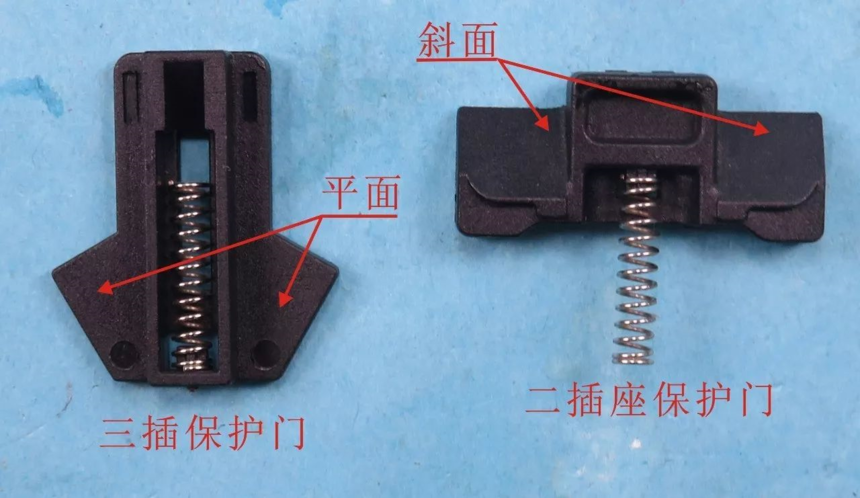

二插保护门打开方式为两极同时驱动，三插保护门打开方式为E极/N极驱动（均为它极驱动）。所以一般二插保护门外表面为一个斜面，而三插保护门外表面为一个平面。

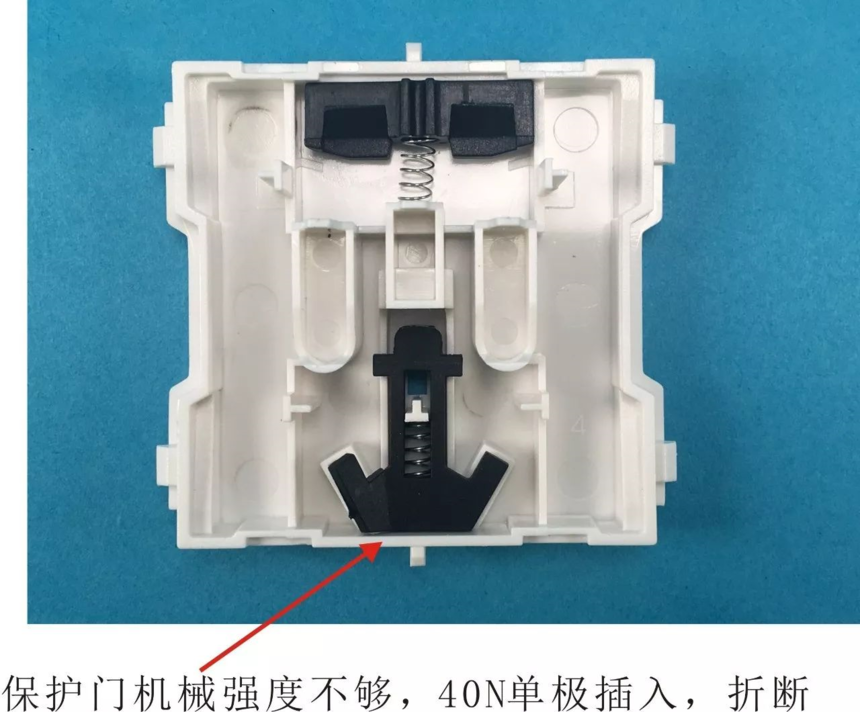

因此，三插保护门单极插入保护门基本不会产生一个推开保护门的分力，若保护门能单极插入，基本是由于保护门的机械强度经受不起40N力变形甚至断裂所致。

二插保护门单极插入有以下原因：

1. 保护门的机械强度经受不起40N力变形甚至断裂所致；

2.保护门缺少一些附加的定位机构，单极插销插入时保护门跑位，情况如20N探针插入类似。

3.虽然有附加的定位机构，但保护门跑位所产生的阻力不足以抵抗40N插销插入力。

4.防止单极插入另外一种措施，保护门表面有凸起，但凸起高度不够或插孔面板没设计有相应突起，卡不住插孔边缘，措施失效。

§保护门的设计要领：

我们针对该两项目，在市场上购买了一些出名牌子的插座产品，对该两项目进行检测，结果大部分都合格，有些牌子保护门做得十分完美，我们拆开检查分析其结构，保护门设计要领总结如下：

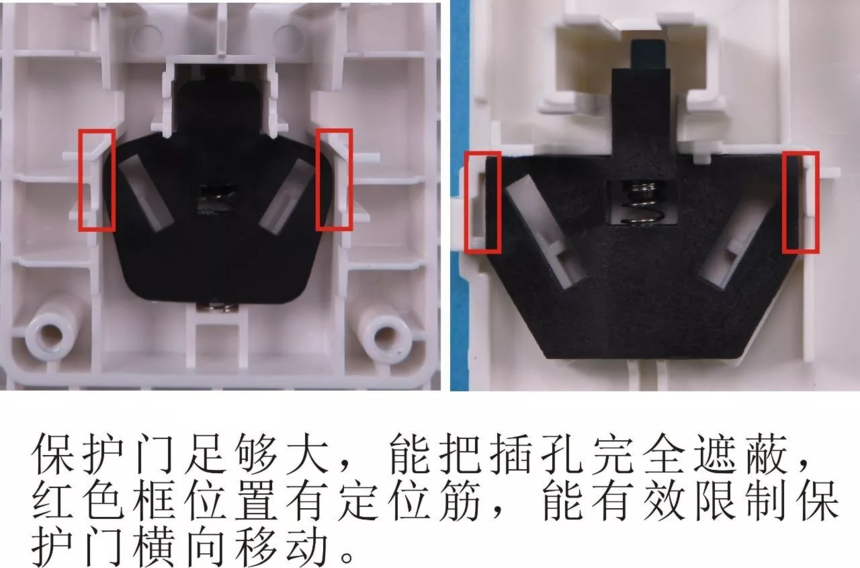

1.三插保护门要足够大，起码能盖住插孔，且保护门有横向定位机构，且虚位置比较小。

2. 二插若要满足要求，要综合运用以下的保护门附加定位机构：

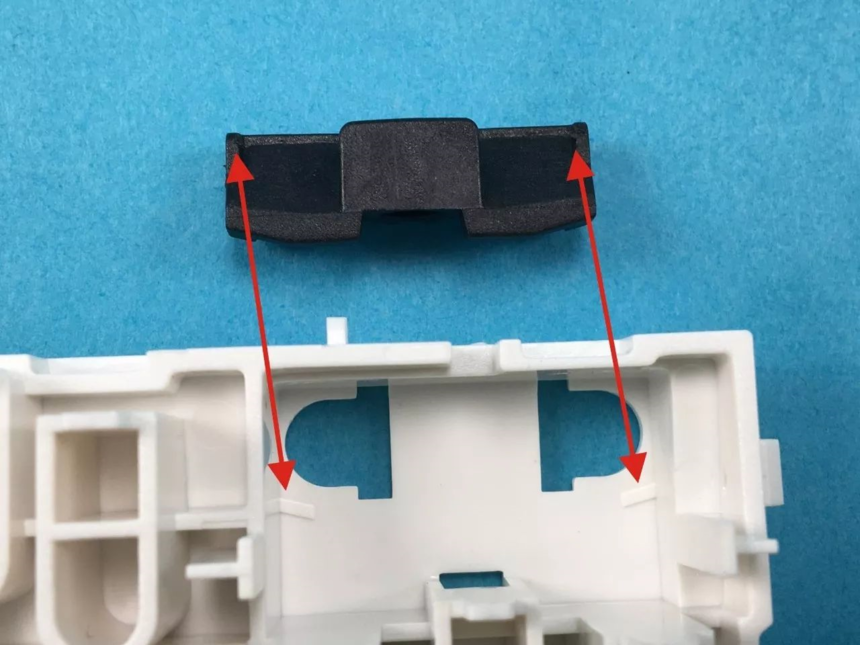

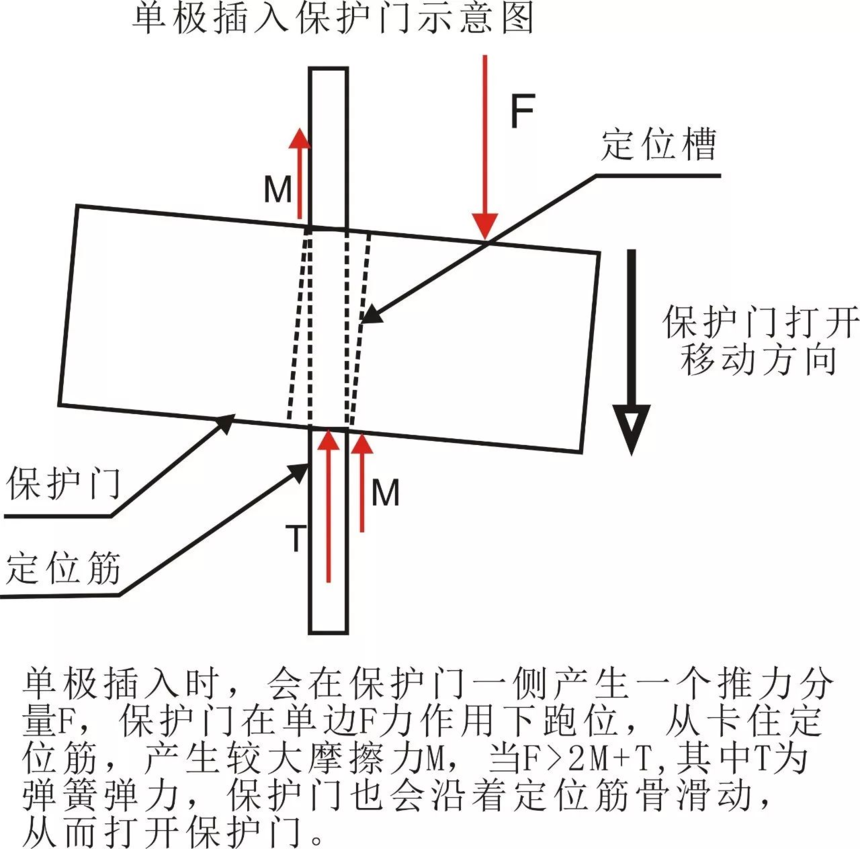

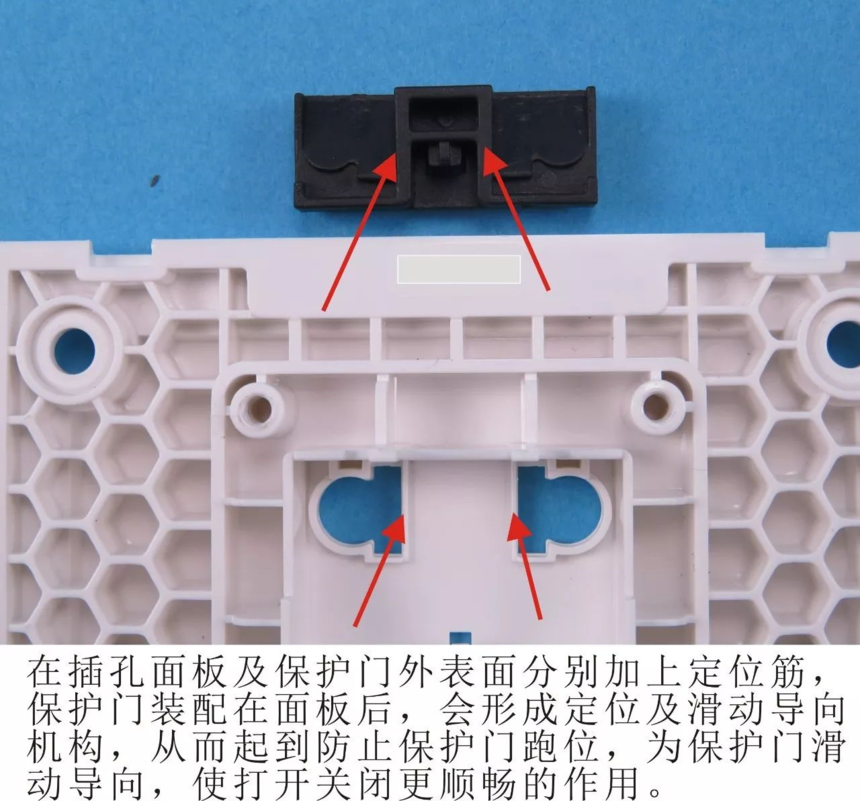

A.保护门底部设计定位槽，底座或内插孔面板设计定位筋，甚至保护门表面与外插孔面板之间设计出横向定位机构，设计目的是要达到保护门单极插入，单边受力时，保护门跑位尽可能小，并由于保护门的跑位，筋槽之间会产生阻止保护门打开的作用力。

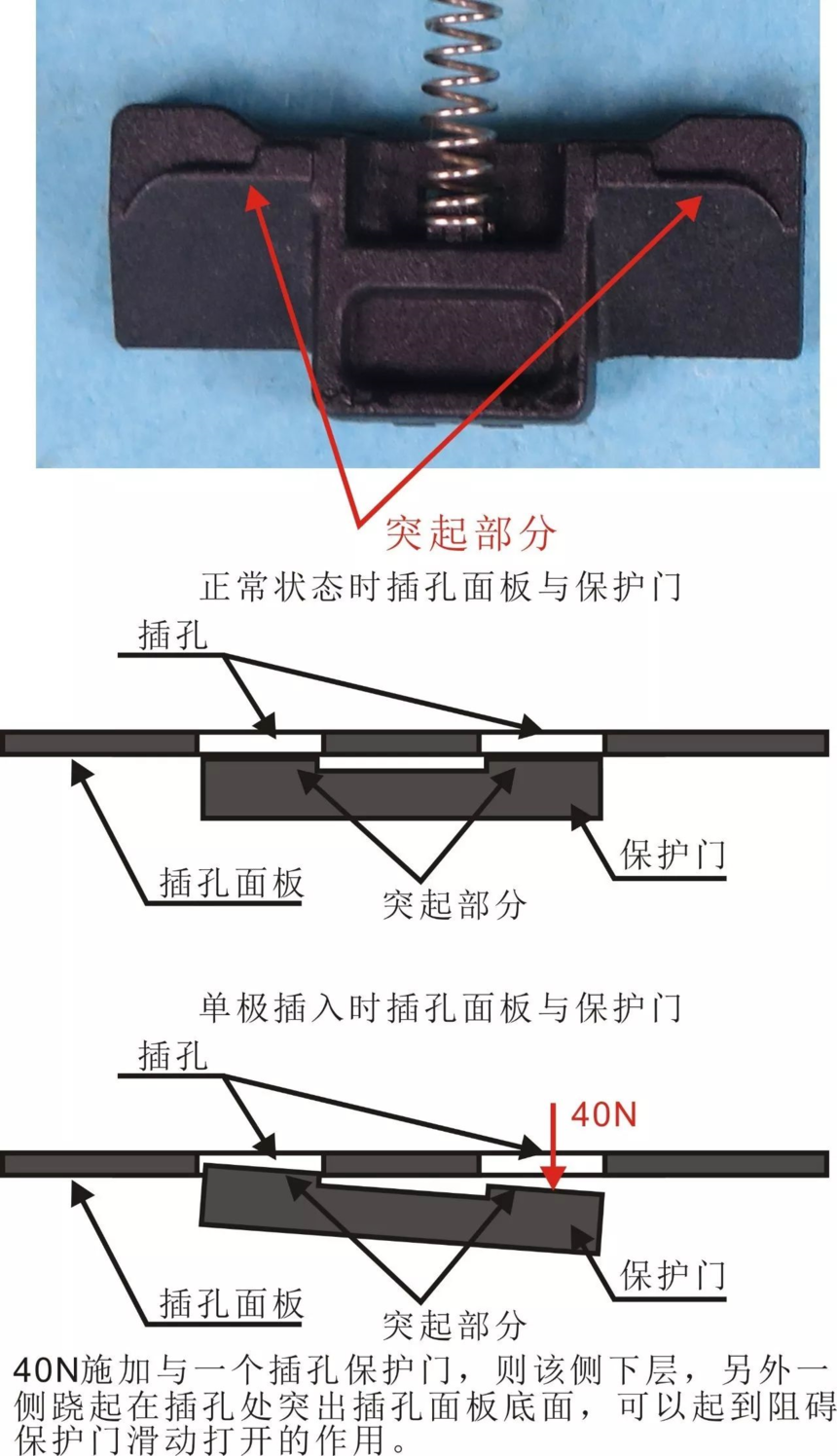

B. 保护门外表面设计有凸起，外插孔面板也设计出相应的卡位。设计目的是保护门单极插入时，该边保护门位置下沉，另外一边则跷起，卡住外插孔面板卡位，从而起到阻止保护门打开的作用。

同原理的另外一种结构设计

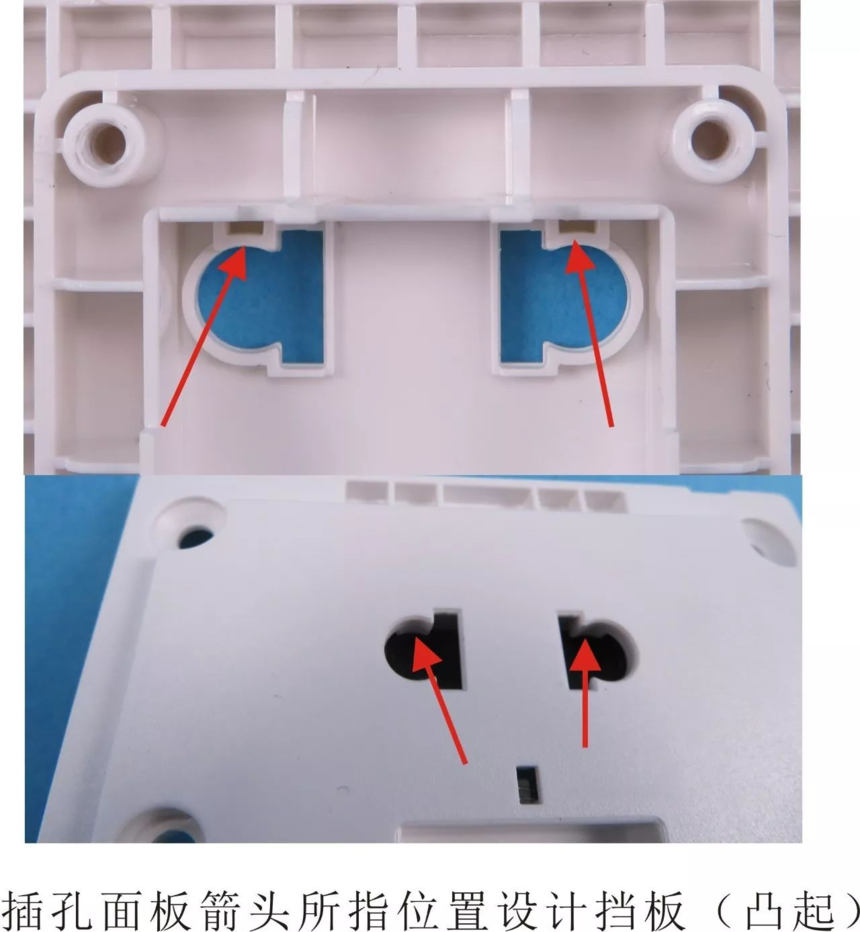

上述措施根据实际的效果，用1种或2种，甚至多种结合，就可以使保护门防单插入（包括20N探针测试和40N单插销插入）；若上述的结构仍不能通过20N探针测试，则可考虑在插孔面板上增加档板，阻止20N探针插入保护门最容易打开的位置。

探针垂直插入箭头所指位置，为保护门最薄弱的位置及最不利的角度。

增加该挡板后，探针变成不成垂直插入二插保护门薄弱位置，从而使探针插入，产生推开保护门的力分量大大减少。
